便攜式超聲波流量計，外夾式超聲波流量計，福建超聲波流量計優質供應商，與廈門建筑設計院，多家自來水廠合作穩定，自來水廠專用超聲波流量計，無需截管，安裝方便，維修方便，精度高
- 品牌：???融創自動化
- 型號：???UFM-2006系列
融創UFM-2006系列超聲波流量計
一、超聲波流量計簡介：
超聲波流量計是以“速度差法”為原理，測量圓管內液體流量的一種非接觸式流量?jī)x表。它采用了先進的多脈沖技術、信號數字化處理技術及糾錯技術，使流量?jī)x表更能適應工業現場的環境，計量更方便、經濟、準確，廣泛應用于石油、化工、冶金、電力、給排水等領域。
超聲流量計和電磁流量計一樣，因儀表流通通道未設置任何阻礙件，均屬無阻礙流量計，是適于解決流量測量困難問題的一類流量計，特別在大口徑流量測量方面有較突出的優點，近年來它是發展迅速的一類流量計之一。超聲波流量計的流量測量準確度幾乎不受被測流體溫度、壓力粘度、密度等參數的影響，安裝可以在不斷管，不停止運行的情況下進行，性?xún)r(jià)比高，已成為多行業的首選產品。
超聲波流量計一般可分現場傳感器（即探頭），傳輸電纜，顯示主機三大部分。其傳感器有外夾式、插入式、法蘭式（即管段式），顯示主機分固定式（壁掛式或盤裝儀表式）、便攜式、手持式、管段一體式四種。
二、超聲波流量計工作原理：
超聲波在流體中傳播時其傳播速度要受到流體流速的影響，通過測量超聲波在流體中傳播速度可以檢測出流體的流速而換算出流量來。以使用最廣泛的時差法超聲波流量計為例，當超聲波在流體中傳播時順流方向超聲波的傳播速度會增大、逆流方向則減小，即同一傳播距離就有不同的傳播時間，再利用傳播速度之差與被測流體流速之關系求取流速而換算出流量。即當超聲波束在管道內水介質流動方向上的“上游傳感器”與“下流傳感器”之間傳播時，水的流動會使超聲波束的傳播時間相對于靜態傳播產生一個微小變化，并且這個傳播時間的變化與水的流速成正比，這就是時差式超聲波流量計的測量原理。其關系的理論表達式如下式：V=MD/sin2θ×△T/TupTdown
式中，M—為超聲波束在水中的直線傳播次數
θ—為超聲波束與水流動方向的夾角
Tup—為超聲波束在正方向上的傳播時間（由上游傳感器到下游傳感器間的傳播時間）
Tdown—為超聲波束在逆方向上的傳播時間（由下游傳感器到上游傳感器間的傳播時間）
△T= Tup—Tdown
三、超聲波流量計特點：
◆可做非接觸式測量；
◆為無流動阻撓測量,無壓力損失；
◆可測量非導電性液體,對無阻撓測量的電磁流量計是一種補充；
◆除帶測量管段式外,一般不需要作實流校驗；
◆原理上不受管徑限制,其造價基本與管徑無關。
◆獨特的信號數字化處理技術，使儀表測量信號更穩定、抗干擾能力強、計量更準確。
◆無機械傳動部件不容易損壞，免維護，壽命長。
◆電路更優化、集成度高、功耗低、可靠性高。
◆智能化標準信號輸出，人機界面友好、多種二次信號輸出，供您任意選擇。
◆管段式小管徑測量經濟又方便，測量精度高；
四、常見的四種超聲波流量計對比說明：
|
產品圖片 |
 |
 |
 |
 |
|
儀表型號 |
UFM-2006T |
UFM-2006H |
UFM-2006W |
UFM-2006S |
|
主機規格 |

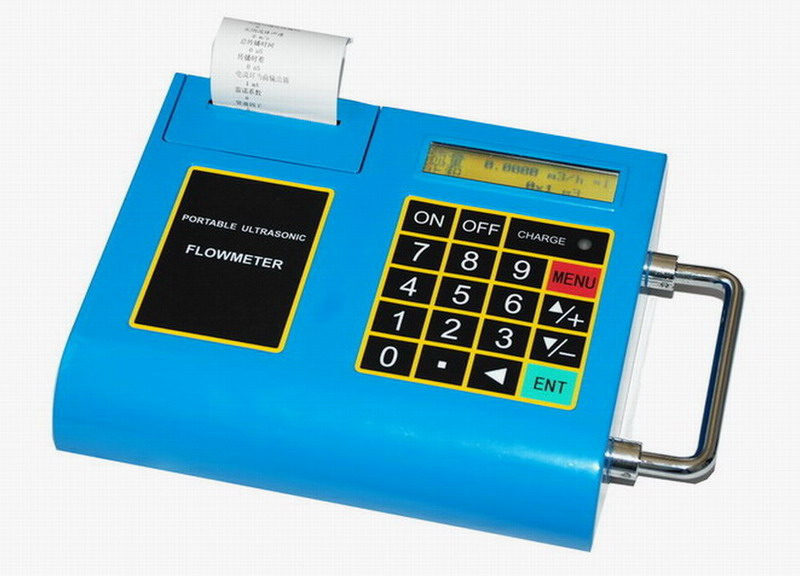

便攜式 |

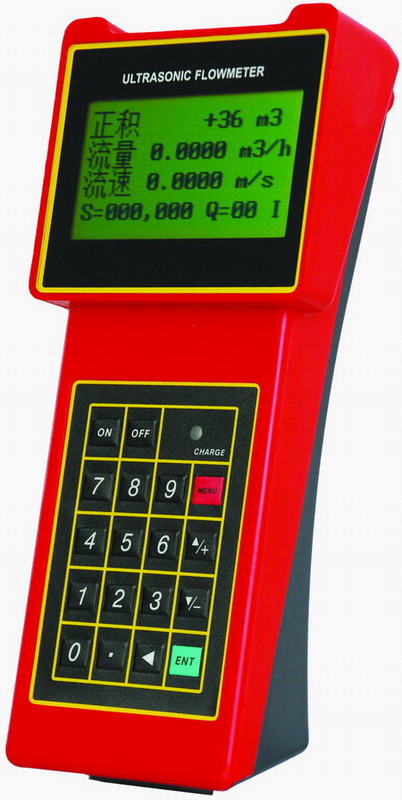

手持式 |

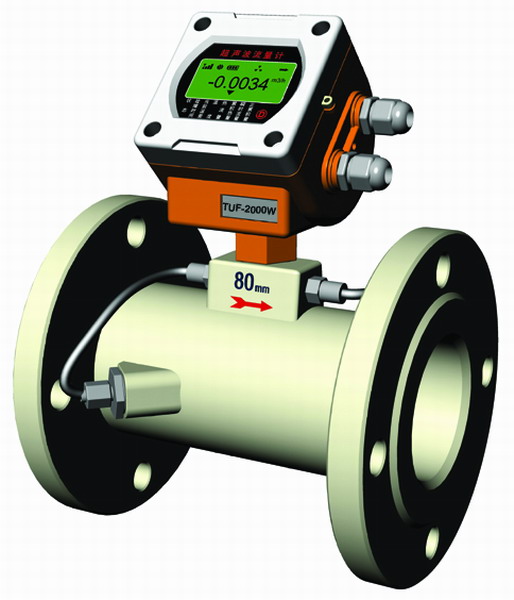

固定一體式 |
固定分體式 |
|
信號輸出 |
無 |
無 |
4-20mA |
4-20mA |
|
供電電源 |
220VAC、鋰電池 |
鋰電池 |
220VAC或+24VDC |
220VAC或+24VDC |
|
精度等級 |
1級 |
1級 |
1級 |
1級 |
|
顯示器 |
標配 |
標配 |
標配 |
標配 |
|
累計器 |
正、負、凈累計器 |
正、負、凈累計器 |
正、負、凈累計器 |
正、負、凈累計器 |
|
中英文菜單 |
有 |
有 |
有 |
有 |
|
測量單位 |
多種可選 |
多種可選 |
多種可選 |
多種可選 |
|
打印功能 |
標配 |
無 |
無 |
無 |
|
通訊接口 |
無 |
可選RS232 |
可選RS485 |
可選RS485 |
|
選配傳感器 |
外貼式/插入式 |
外貼式/插入式 |
外貼式/插入式/管段式 |
外貼式/插入式/管段式 |
|
最低可測流速 |
0.2米/秒 |
0.2米/秒 |
0.2米/秒 |
0.2米/秒 |
|
最高可測流速 |
32米/秒 |
32米/秒 |
32米/秒 |
32米/秒 |
|
儀表通經 |
DN15~DN1000 |
DN15~DN1000 |
DN15~DN1000 |
DN15~DN1000 |
|
環境溫度 |
-30℃~60℃ |
-30℃~60℃ |
-30℃~60℃ |
-30℃~60℃ |
五、可選配傳感器說明：
|

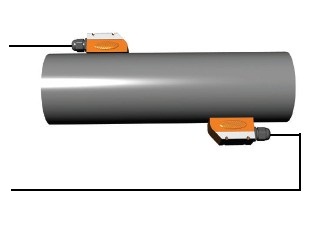

外夾式 |
 |
安裝無需斷流，無壓力損失 精度1級 安裝維修方便，用戶可自行安裝 性?xún)r(jià)比最高，價格與公稱通徑無關 適用于工況條件較好的環境 |
|

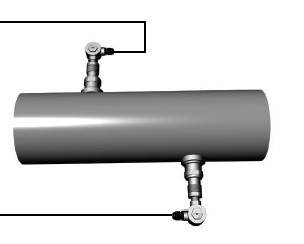

插入式 |
 |
安裝無需斷流，無壓力損失 精度1級 用戶精經培訓后適用專用工具安裝 價格與公稱通徑無關 接收信號良好，長期運行穩定可靠 |
|
管段式 |
 |
安裝需要斷流、斷管，無壓力損失 精度一般可達1級，最高可達0.5級 安裝維修需斷流，用戶可自行安裝 公稱通徑影響儀表價格 精度最高，接收信號最好，長期穩定 |

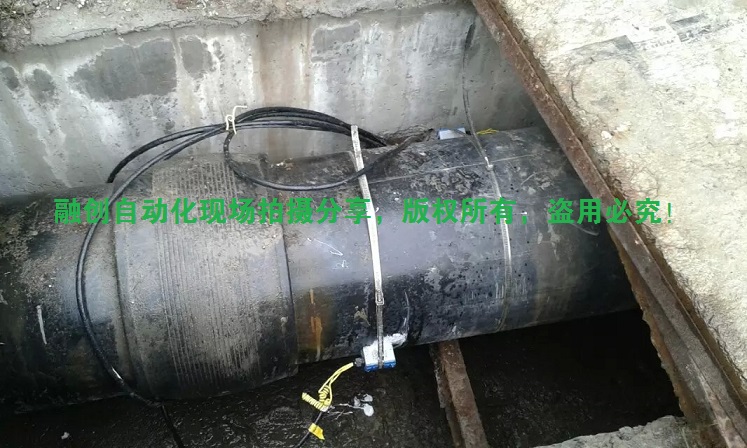

六、典型運用案例：

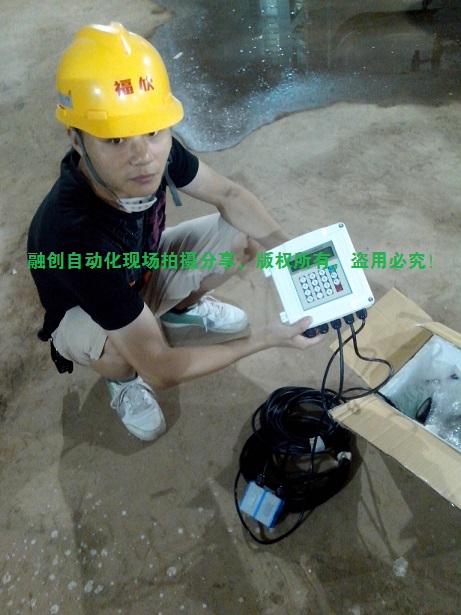

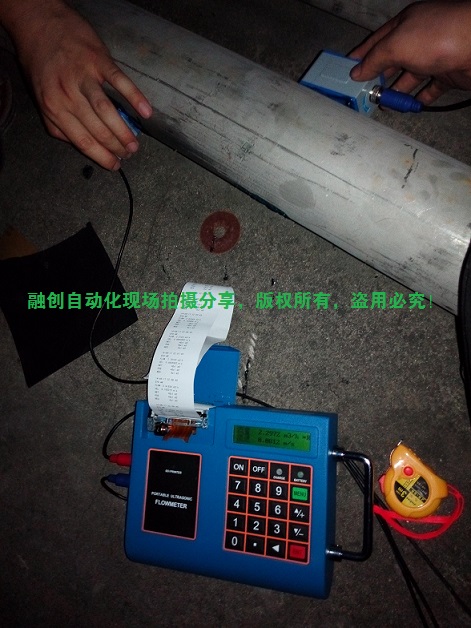

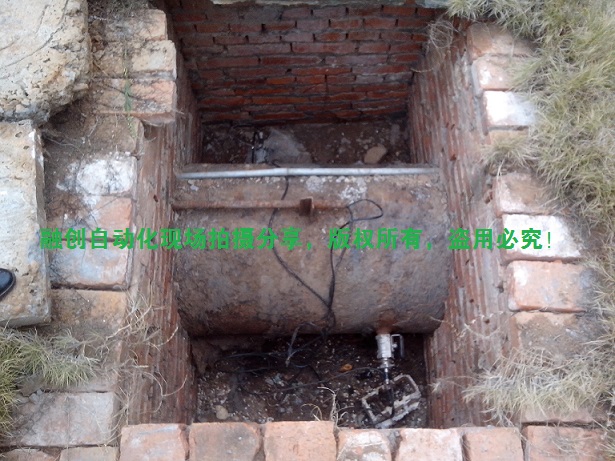

融創與江西都昌縣自來水廠合作自來水流量計 融創與山西大同煤礦合作自來水流量計
融創與福欣鋼鐵合作自來水流量計 融創與汕頭生活垃圾處理場合作自來水流量計
