蒸汽流量計，福建蒸汽流量計，廈門蒸汽流量計品牌廠商，蒸汽流量計品牌，臨界流文丘里標定裝置，每臺都嚴格標定，承諾不達精度免費贈送
- 品牌：???融創自動化
- 型號：???RCVF
融創RCVF系列蒸汽流量計

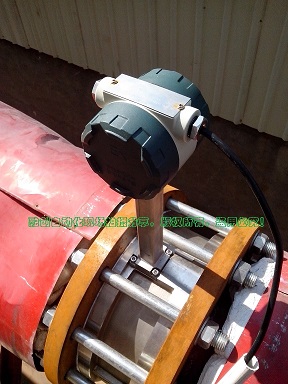

融創RCVF系列蒸汽流量計在上市皮革廠的鍋爐現場使用
廈門融創自動化RCVF系列蒸汽流量計常用來測量飽和蒸汽，過熱蒸汽，空氣、氫氣、氧氣、氮?dú)?、氯氣、氨氣、氬氣、乙炔、甲烷、乙烷、丙烷、丁烷、乙烯、丙烯、煤氣、半水煤氣、焦?fàn)t煤氣、一氧化碳、二氧化碳等中、高速（約5米-60米/秒）氣體。
一、蒸汽流量計產品概述：
廈門融創RCVF系列蒸汽流量計是一種應用卡門渦街原理的流量計，用于測量液體、氣體和蒸汽的流量，也可測量含有微小顆粒、雜質的渾濁液體，廣泛應用于石油、化工、制藥、造紙、冶金、電力、環保、食品等行業。
二、蒸汽流量計工作原理：

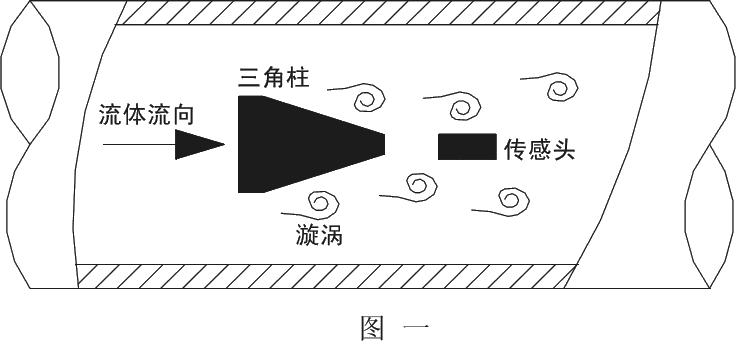

融創RCVF系列蒸汽流量計是以卡門和斯特羅哈爾有關旋渦的產生和旋渦與流量關系的理論為依據來測量蒸汽、氣體及低粘度液體的流量的。如圖一所示，在表體中垂直插入一根三角柱即旋渦的發生體，當表體中有介質流過時，在三角柱的后面交替產生方向相反有規則的卡門旋渦，其旋渦的分離頻率F與介質的流動速度V成正比。通過傳感頭檢測出旋渦的個數，就可以測算出流體流速，再根據表體口徑計算出被測介質的體積流量。
F=St*V/md …………………………………………..................公式1
Q=3600*F/K ………………………………………...................公式2
M=Q*ρ ………………………………………………….................公式3
式中：
F……流體流過蒸汽流量計三角柱產生的旋渦頻率（單位：Hz）
St… 斯特羅哈爾常數（無量綱）
V……管道內流體平均流速（單位：m/s）
m……三角柱兩側弓形流通面積與測量管道的橫截面積之比（單位：無量綱）
d……渦街流量計表體內三角柱迎流面寬度（單位：m）
D……渦街流量計表體內徑（單位：m）
Q……瞬時體積流量（單位：m3/h）
K……渦街流量計的儀表系數（單位：脈沖個數/立方米）
M……瞬時質量流量（單位：kg/h）
ρ...….流體密度（單位：kg/ m3）
注：不同口徑的蒸汽流量計，儀表系數K值是不同的，其具體數值是通過流量標定裝置實際標定得到的。即流過工況下一立方米流體傳感器輸出的脈沖數。
三、蒸汽流量計技術參數：
3.1蒸汽流量計物理參數
測量介質：液體、氣體（含天然氣）、蒸汽（飽和蒸汽、過熱蒸汽）
公稱通徑：
RCVF管道式：DN10-DN500
RCVF/I插入式：DN200-DN2000
精度等級：
RCVF管道式：1.0級、1.5級（0.5級、0.2級協議供貨）
RCVF/I插入式：2.5級 （1.5級、1.0級協議供貨)

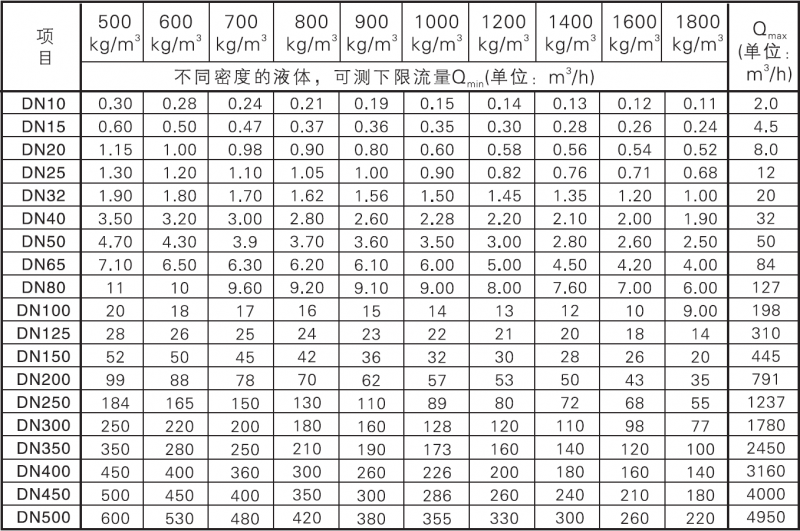

流量范圍：見后面表2、表3、表4、表5、表6、表7
數字濾波智能型蒸汽流量計流速范圍：液體（0.30 m/s…10 m/s）、氣體、蒸汽（3.0 m/s…90 m/s）
公稱壓力：
RCVF管道式法蘭卡裝：DN10-DN500（首選壓力等級PN2.5MPa）
RCVF管道式法蘭連接：DN10-DN80 （首選壓力等級PN2.5MPa）
DN100-DN200（首選壓力等級PN1.6MPa）
DN250-DN500（首選壓力等級PN1.0MPa）
RCVF/I插入式連接法蘭：DN200-DN2000 （首選壓力等級PN1.6MPa）
注：卡裝式渦街使用廠家特制專用法蘭，出廠時已含配對法蘭（法蘭連接型渦街法蘭執行國家標準 GB/T 9119-2000）首選壓力等級為出廠默認壓力等級，其它壓力等級或其它法蘭標準可協議供貨。
介質溫度：
RCVF管道式：-40℃ - +160℃ -40℃-+280℃ -40℃-+350℃ -40℃-+420℃
RCVF/I插入式：-40℃ - +160℃ -40℃-+200℃
環境條件：
環境溫度：-20℃-+60℃（普通型）； -20℃-+40℃（防爆型）
相對濕度：5％-95％RH
大氣壓力：86kPa-106kPa
電氣接口：M20*1.5內螺紋（其它類型接頭可協議供貨）
防護等級：IP65（IP67、IP68可協議供貨）
防爆等級：本安型ExiaⅡCT4; ExibⅡCT4; 隔爆型ExdⅡCT6
表體材質：不銹鋼(其它材質協議供貨)
壓力損失：△P≤1.2ρ工V2（△P單位為Pa，ρ工單位為kg/m3，V單位為m /s）
標定方式：本公司流量計出廠標定時，采取流量計下游側取壓方式
3.2蒸汽流量計電氣參數
工作電源：24VDC±5%、鋰電池3.6VDC（電池使用壽命大于2年）
輸出信號：
1. 工況瞬時流量對應電壓頻率脈沖（低電平≤1V,高電平≥6V）
2. 標況瞬時流量對應電壓頻率脈沖（低電平≤1V,高電平≥6V）
3. 標況瞬時流量當量脈沖輸出（低電平≤1V,高電平≥6V）
4. 工況瞬時流量對應兩、三線制4-20mA輸出（負載電阻≤300Ω）
5. 標況瞬時流量對應兩、三線制4-20mA輸出（負載電阻≤300Ω）
通訊接口：RS485、HART
顯示方式：
智能字符顯示型 -- 雙行液晶字符顯示，可同時顯示瞬時流量、累積流量。
智能點陣顯示型 -- 漢字或英文128*64點陣液晶顯示，可顯示瞬時流量、累積流量、工況溫度、工況壓力、電池電壓或工況密度、工況瞬時流量、輸出量、時間、菜單修改次數、掉電記錄等
3.3蒸汽流量計選型參數
3.3.1 RCVF型、RCVF/I型蒸汽流量計外形結構及外形尺寸
所有RCVF型法蘭卡裝式蒸汽流量計法蘭為廠家提供的專用法蘭; 所有RCVF型法蘭連接式蒸汽流量計法蘭尺寸為對應口徑、壓力下的標準法蘭（法蘭尺寸見附錄3、附錄4）; 所有RCVF/I型插入式蒸汽流量計表體與管道連接處法蘭為DN100標準法蘭。所有法蘭參照標準為GB9119-2000。蒸汽流量計外形尺寸見圖二、表一.

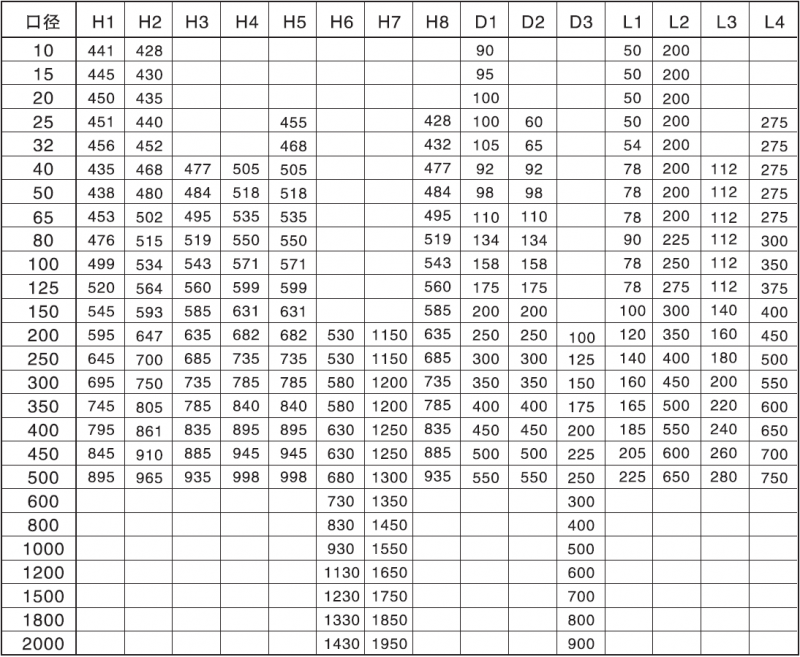

RCVF型、RCVF/I型蒸汽流量計最大外形尺寸 表一 (單位：mm)

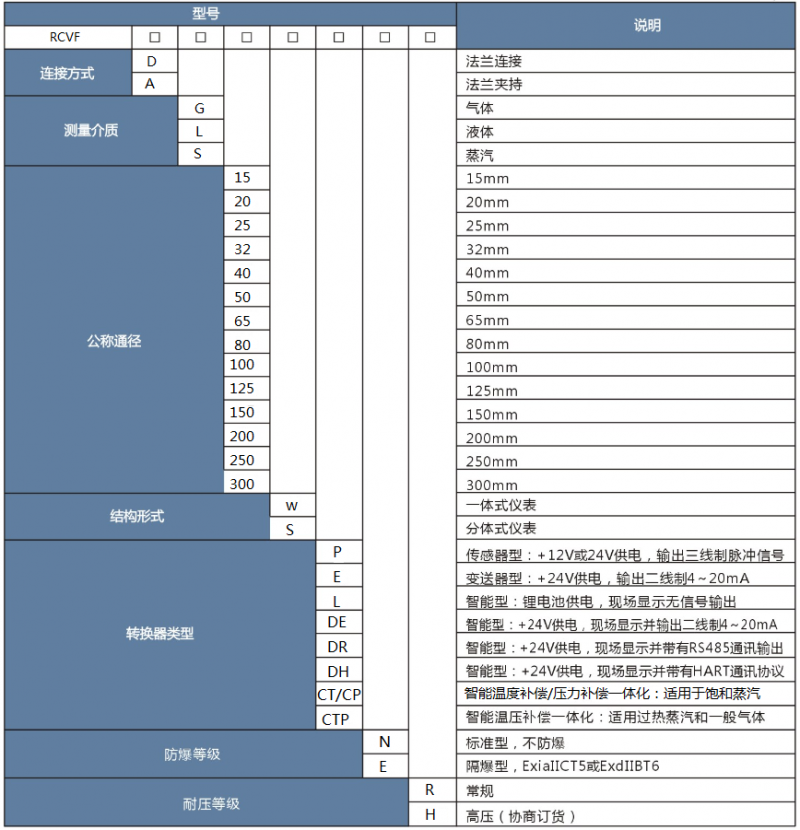

3.3.2. 型號及功能選擇：

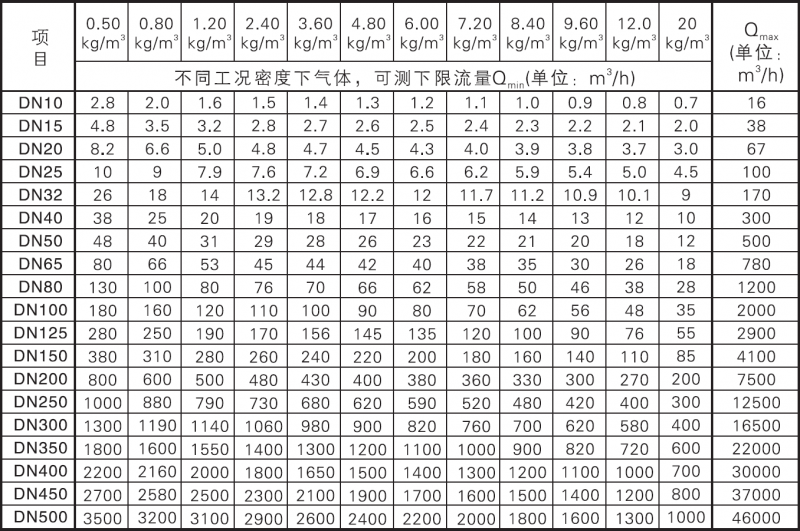

RCVF型蒸汽流量計測量不同密度的氣體時可測工況流量范圍 表三
備注：當選擇不斷流拆卸型蒸汽流量計或精度為0.5級蒸汽流量計時，流量范圍應取表二至表四對應下限流量值乘以1.5，上限流量值乘以0.8。
氣體工況體積流量與標況體積流量折算公式：
Q工=Q標*P標*Z*（273.15+T工）/[(P工+P當?shù)?*(273.15+T標)]---公式4
式中：
Q工 --- 工況體積流量（單位：m3/h）；
P工 --- 氣體工況表壓力（單位：MPa）；
T工 --- 氣體工況溫度（單位：℃）；
Z ----- 氣體相對壓縮系數 Z=Z工/Z標 （無量綱）；
Q標 --- 標況體積流量（單位：m3/h）；
P標 --- 標準大氣壓力(取絕對壓力等于0.101325MPa）；
T標 --- 標況溫度（為0℃或20℃）；
P當?shù)?-- 當?shù)卮髿鈮毫Γ▎挝唬篗Pa）；

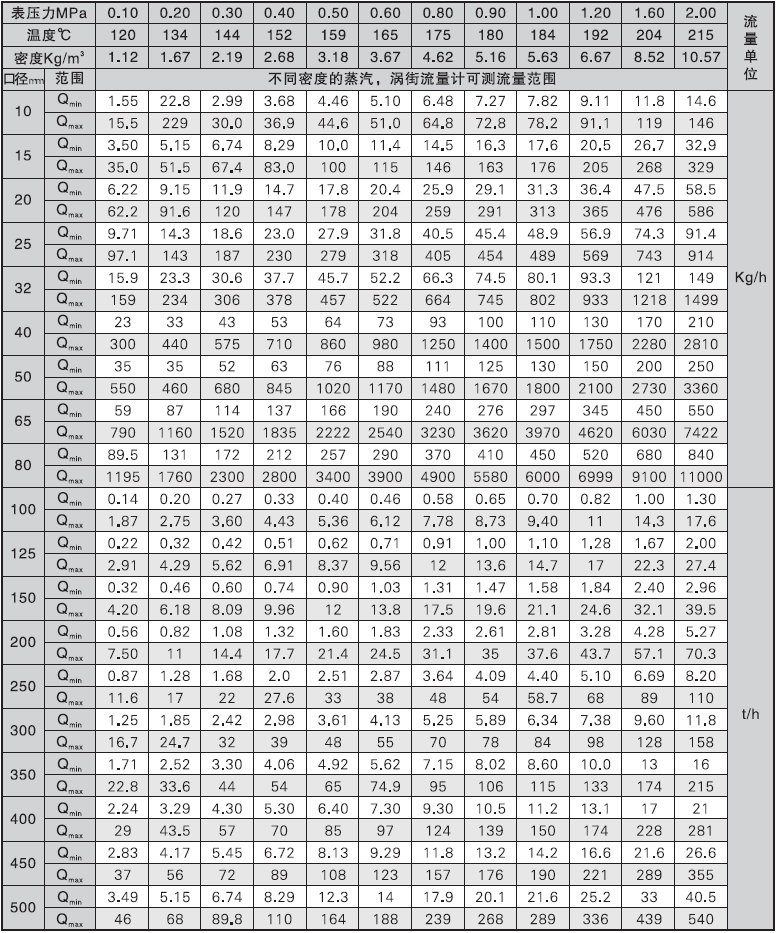

RCVF型蒸汽流量計測量不同密度的飽和蒸汽時可測工況流量范圍 表四
注：當測量介質為過熱蒸汽時，請查閱表五對應溫度、壓力下的工況密度，然后再根據此密度查閱表四對應密度下不同口徑蒸汽流量計的流量范圍。

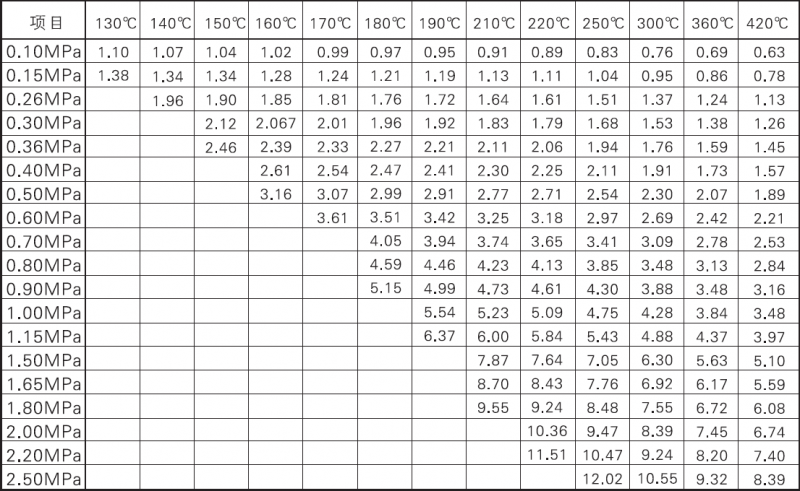

過熱蒸汽密度表 表五（單位：kg/m3）

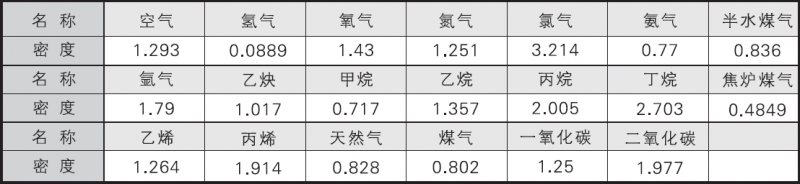

幾種常見氣體的標準狀態密度 表六（單位：kg/m3）
注：備注：標準狀態指絕對壓力為0.101325MPa，溫度為0℃時的狀態。
四、蒸汽流量計安裝指南：
? 安裝場所和環境選擇
1. 盡量避開強電力設備、高頻變頻設備、強電源開關設備；
2. 盡量避開高溫?zé)嵩?、輻射熱源影響；室外安裝應做好遮陽防雨措施；
3. 盡量避開振動場所和強腐蝕環境等；同時要考慮安裝維修方便；
? 安裝位置選擇
1. 安裝位置盡量避免選擇振動較強的管道，否則必須采取減振措施，加裝減震短節等；
2. 流量計可水平、垂直、傾斜安裝。測量液體時，必須保證流體由低處向高處流動；測量氣體時，流向不限；測量蒸汽或者高溫氣體時，表體支柱盡量與豎直方向成45°安裝；
? 接地要求
流量計安裝時表體應可靠接地，若現場管道不具備接地條件，應單獨做一根可靠地線與儀表外殼接地端相連。
? 直管段要求

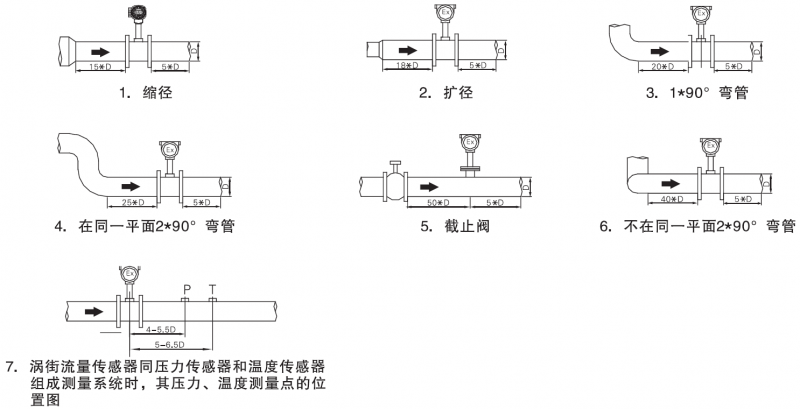

為了準確測量，流量計的上、下游必須留有足夠的直管段，上游不應有影響流體流速分布的部件，下圖為各種管路情況下流量計前、后直管段要求；
RCVF型渦街流量計安裝直管段尺寸圖

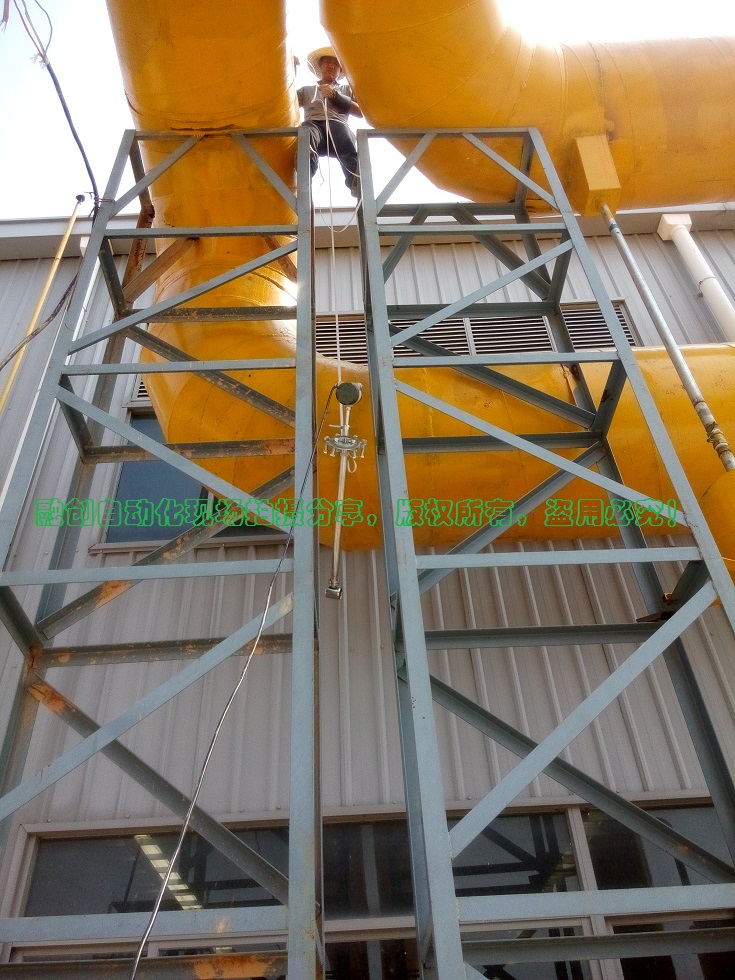

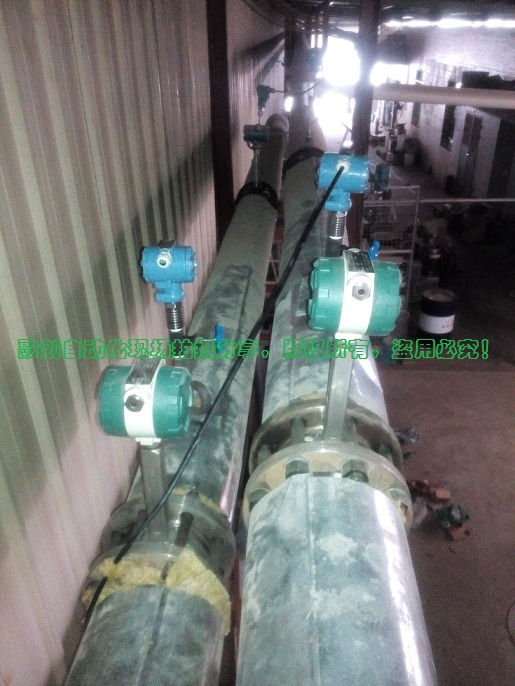

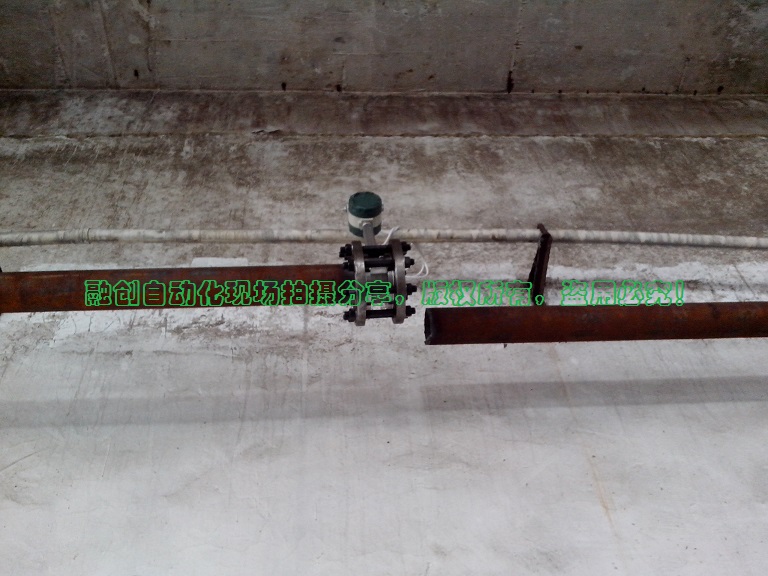

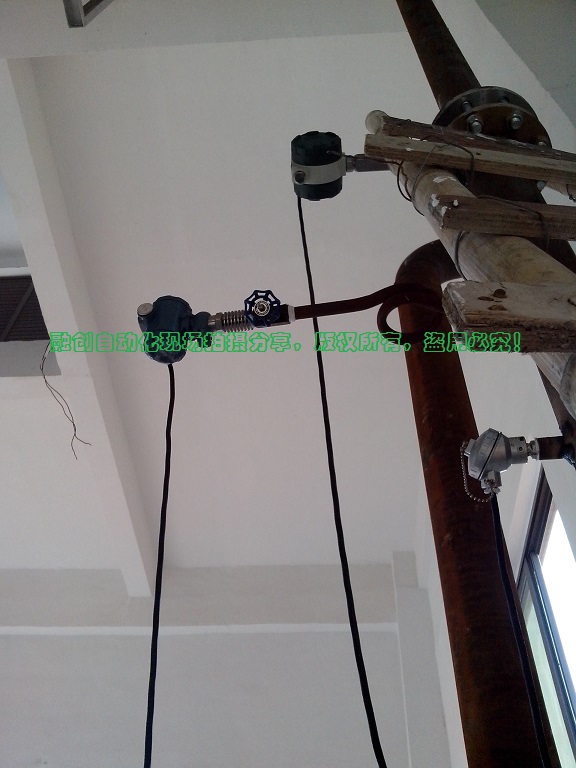

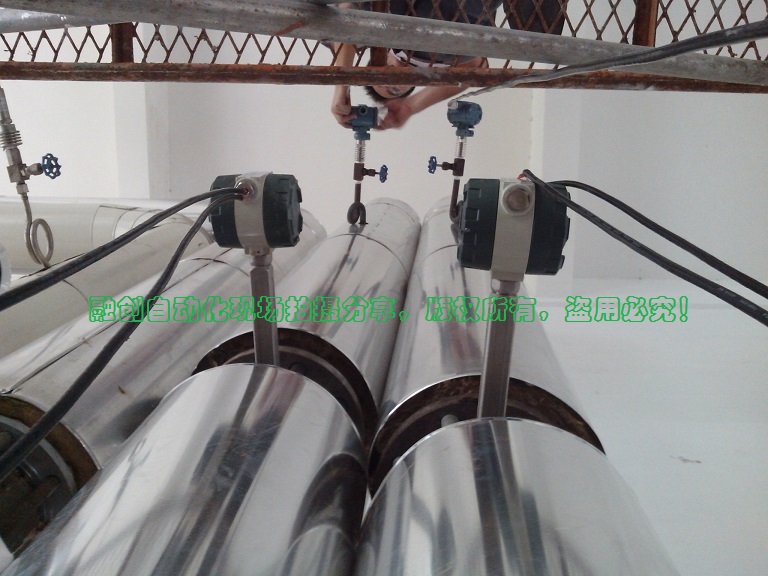

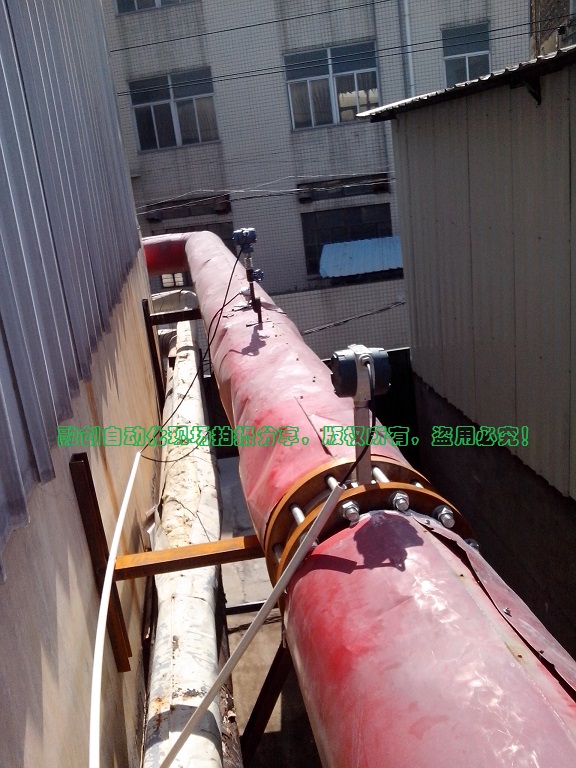

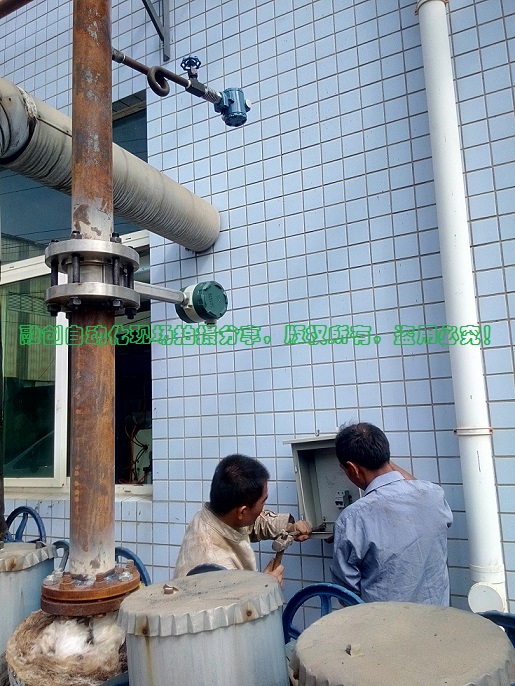

五、融創RCVF蒸汽流量計現場運用案例圖片：
南方最大的魚丸品牌——安井魚丸 福建貢丸品牌——富邦食品
上市皮革廠——興業皮革 德昌皮革
上市紡織廠——龍峰紡織 廣霖紡織
全球領先輪胎品牌——正新輪胎 全球幕板品牌——TOP萬利陶瓷
