明渠流量計，超聲波明渠流量計，福建超聲波明渠流量計品牌廠商廈門融創是環保局認可的企業排污必須安裝在線監測流量計的廠家之一，福建環保局污水超聲波明渠流量計凌導品牌，合作的都是大腕兒，新一代明渠流量計的翹楚企業?！八畻l”十大企業必須安裝明渠流量計，福建環境設計院認可的品牌廠商
- 品牌：???融創自動化
- 型號：???RCDF
融創RCDF系列超聲波明渠流量計

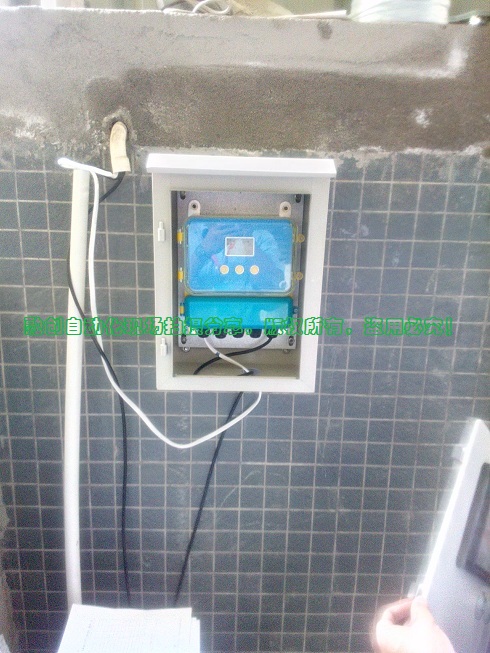

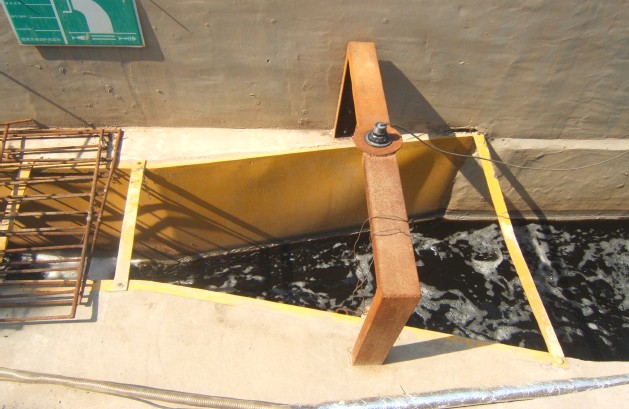

現場巴歇爾槽 明渠流量計轉換器及液位探頭
廈門融創自動化RCDF系列超聲波明渠流量計是環保局指定的污水排放口必須安裝在線監測流量計，常用在食品廠，化工廠，橡膠廠，鋁廠，建材廠，污水處理廠，印染廠，皮革廠，電子廠等等有污水排放的出口用來監測污水排放流量。
一、融創RCDF超聲波明渠流量計的用途：
廈門融創RCDF系列超聲波明渠流量計與量水堰槽配合使用，測量明渠內水的流量。主要用于測量污水廠、企事業單位的污水排放口、城市下水道的流量及農田水利中的渠道等。由于本公司儀表采用超聲波穿過空氣，以非接觸的方法測量。因此在粘污、腐蝕性液體條件下，比接觸式的儀表，具有更高的可靠性和耐用性。
二、融創RCDF超聲波明渠流量計原理說明
廈門融創RCDF系列超聲波明渠流量計由測量液位的儀表和按計量院公布的文件制作的水槽兩部分組成，液位儀表是直接測量的是渠道或者水槽內的液體高度。用于明渠測流量時，在明渠上安裝量水堰槽。量水堰槽把明渠內流量的大小轉成液位的高低。儀表測量量水堰槽內的水位，再按相應量水堰槽的水位—流量關系推算出流量。
1、超聲波測液位原理
發射超聲換能器發射出的超聲脈沖，通過傳播媒質傳播到被測液面，經反射后再通過傳聲媒質返回到接收換能器，測出超聲脈沖從發射到接收在傳聲媒質中傳播的時間。再根據傳聲媒質中的聲速，就可以算得從換能器到液面的距離。從而確定液位。因此我們可以計算出探頭到反射面的距離D ＝ C*t/2(除以2 是因為聲波從發射到接收實際是一個來回，D 是距離，C 是聲速，t 是時間）。再通過減法運算就可得出液位值。
2、量水堰槽的測流量原理

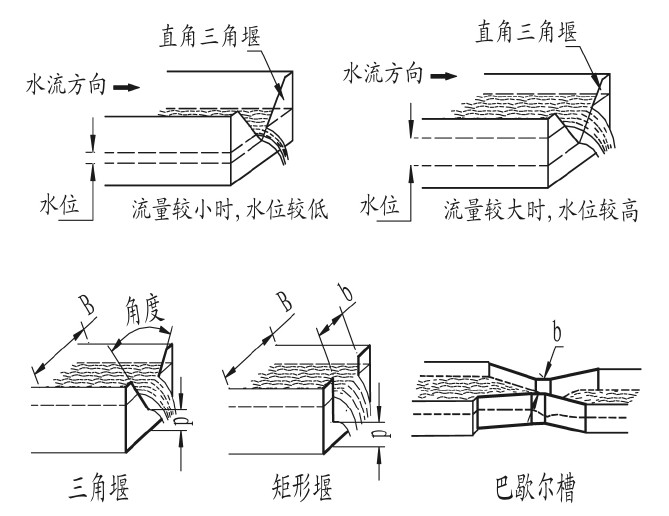

流通順暢的明渠內流量越大，液位越高；流量越小，液位越低（如圖2.1）。通過測量水位可以推算出流量。普通明渠內流量與水位之間的對應關系，受渠道的坡降比和表面的糙度影響。在渠道內安裝量水堰槽，產生節流作用，使明渠內的流量與液位有固定的對應關系，這種對應關系主要取決于量水堰槽的構造尺寸，把渠道的影響盡可能減小。
常用的量水堰槽有，直角三角堰、矩形堰和巴歇爾槽
使用超聲波明渠流量計，安裝時必須知道配用量水堰槽的水位-流量對應關系。巴歇爾槽知道了喉道寬度b，就可以用相應的公式算出水位-流量對應關系。
直角三角堰也是用相應的公式計算出水位—流量對應關系。
矩形堰也有相應的公式。但是還與安裝的渠道尺寸有關，確定水位-流量關系時，矩形堰與渠道寬B、開口寬b、上游堰坎高度p有關。
如果對計算量水堰槽水位-流量不熟悉，可將使用的量水堰槽參數通知本公司，本公司幫助計算。應注意同時提供上述與確定水位-流量關系有關的參數。
三、融創RCDF超聲波明渠流量計量水堰槽的選擇：
選擇量水堰槽的種類，要考慮渠道內流量的大小，渠道內水的流態，是否能形成自由流。根據最大流量的不同，我們可以選擇不同的堰槽。
①最大流量小于40 升/秒建議使用直角三角堰；
②大于40 升/秒建議使用巴歇爾槽；
③上游渠道較短，最大流量又大于40 升/秒建議使用矩形堰。
條件允許，最好選擇巴歇爾槽。巴歇爾槽的水位-流量關系是由實驗室標定出來的，而且對于上游行進渠槽條件要求較弱。三角堰和矩形堰的水位-流量關系來源于理論計算，容易由于忽略一些使用條件，帶來附加誤差。
使用玻璃鋼制做量水堰或槽。三角堰、矩形堰堰口尺寸要準確，朝向進水一側表面要光滑；巴歇爾槽喉道部分尺寸要準確，槽內表面要光滑。
四、超聲波明渠流量計堰槽規格及現場安裝實物圖：

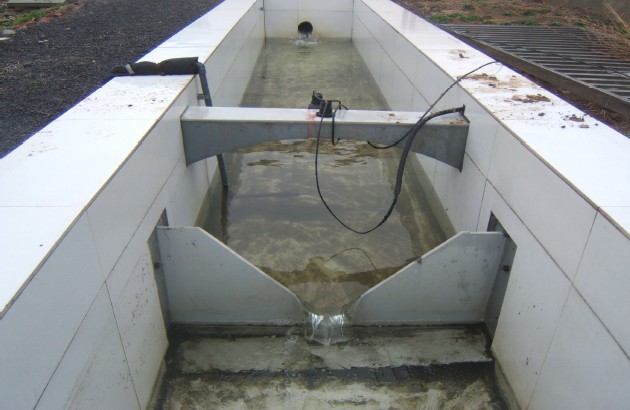

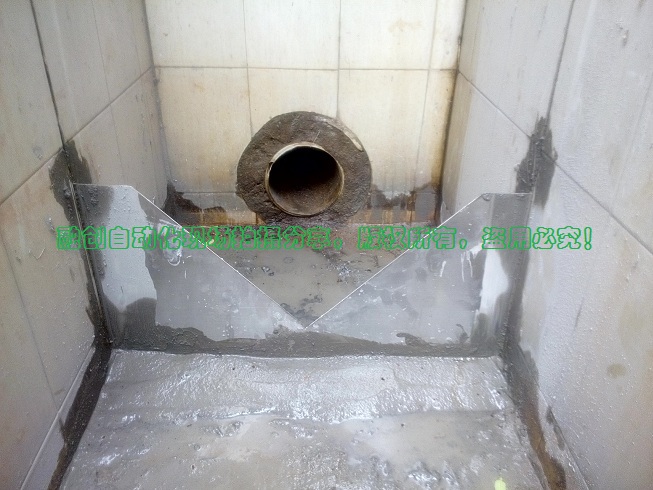

三角堰：（材料：PVC、玻璃鋼、不銹鋼可選）。流量越大，相應增加壁厚。
1、注意事項：
◇ 三角口處的尺寸準確、緣臺平直、光滑。板面光滑、平整、無扭曲。；
◇ 三角堰的中心線要與渠道的中心線重合。
◇ j為堰板嵌入渠道墻的部分，尺寸請用戶根據現場情況而定。
2、適應范圍：
◇ 三角堰可按圖1.1加工。注意：安裝該直角三角堰的上游渠道寬是600mm，三角頂角與上游渠底的高度是250mm。
◇ 如使用圖1.1直角三角堰，可在明渠菜單“10堰槽種類”→“1直角三角堰”項選擇“開啟”，儀表內已有該堰板的水位-流量表，可根據水位值直接給給出流速。
最小流量0.0136升/秒，最大流量45.010升/秒（162噸/小時）。

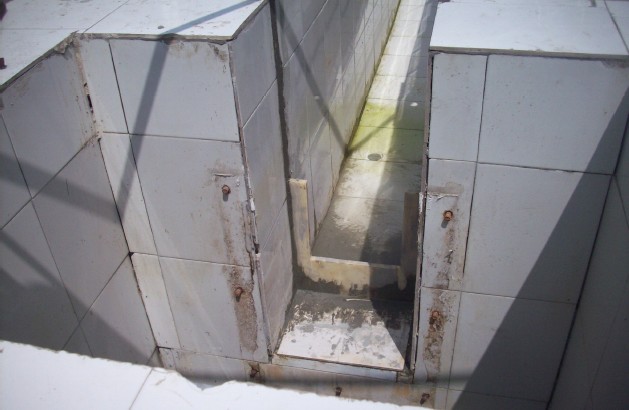

矩形堰：（材質：PVC、玻璃鋼、不銹鋼可選） 流量越大，相應增加壁厚。
1、注意事項
◇ 矩形口處的尺寸要準確、緣臺平直、光滑。板面光滑、平整、無扭曲。
◇ 矩形堰的中心線要與渠道的中心線重合。
◇ j為堰板嵌入渠道墻的部分，尺寸請用戶根據現場情況而定。
2、適用范圍：
◇ 矩形堰可按圖2.1加工，注意：矩形堰的水位-流量關系主要取決于堰口寬的“b”。也與上游渠道寬“B”和堰坎高“p”有關。
◇ 如使用圖2.1的矩形堰，可以在明渠菜單“10 堰槽種類”→“2矩形堰”項選擇：0.25、0.50、0.75、1.00（注：此選項代表堰口寬b）儀表內已有該堰板的水位-流量表，可根據水位值直接給給出流速。
1：b=0.25米最小流量0.4375升/秒（1.6噸/小時），最大流量56.907升/秒（205噸/小時）
2：b=0.50米最小流量0.8774升/秒（3.1噸/小時），最大流量153.74升/秒（553噸/小時）
3：b=0.75米最小流量3.7488升/秒（13噸/小時），最大流量539.04升/秒（1941噸/小時）
4：b=1.00米最小流量4.9780升/秒（18噸/小時），最大流量687.36升/秒（2474噸/小時）

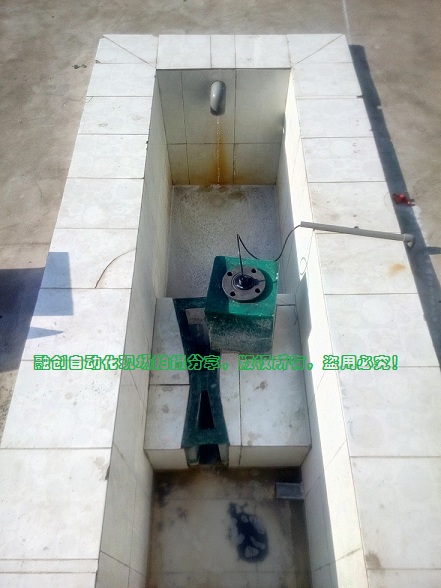

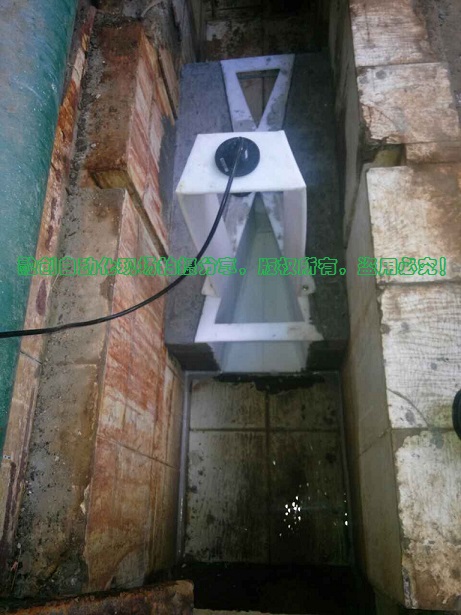

巴歇爾槽：（材質：PVC、玻璃鋼、不銹鋼可選） 流量越大，相應增加壁厚。
1、注意事項：
◇ j的尺寸與渠道安裝有關，請用戶根據現場情況而定。
◇ 巴歇爾槽的中心線要與渠道的中心線重合,使水流進入巴歇爾槽不出現偏流。
◇ 巴歇爾槽通水后，水的流態要自由流。巴歇爾槽的淹沒度要小于規定的臨界淹沒度。
◇ 巴歇爾槽的上游應有大于5倍渠道寬的平直段，使水流能平穩進入巴歇爾槽。即沒有左右偏流，也沒有渠道坡降形成的沖力。（參見下圖）
◇ 巴歇爾槽安裝在渠道上要牢固。與渠道側壁、渠底連結要緊密，不能漏水。使水流全部流經巴歇爾槽的計量部位。巴歇爾槽的計量部位是槽內喉道段。
2、適應范圍：
◇ 巴歇爾槽構造如圖3.1。巴歇爾槽的標示尺寸是喉道寬度“b”。首先根據應用需要的最大流量，從“附錄一 巴歇爾槽水位-流量公式”中查出合適的巴歇爾槽的喉道寬“b”。再從“附錄二巴歇爾槽構造尺寸”中查出對應喉道寬等于“b”的巴歇槽的其他尺寸。按圖3.1加工成形，安裝在渠道上如圖2.4所示。
◇ 使用巴歇爾槽，可以在菜單“10 堰槽種類”→“3 巴歇爾槽”項選擇“開啟”。根據喉道寬“b”，從“附錄三 常用型號巴歇爾槽對應b值c值與n值，長寬高與最大流量”中查出修工系數c和指數n，輸入到菜單“9 設置常數”→“1 修工系數 c”和“指數 n”，儀表就可以自動算出水位對應的流量值。
備注：如需要附錄一和附錄二，請聯系廈門融創自動化科技有限公司專線0592-6011593.
五、融創RCDF超聲波明渠流量計安裝量水堰槽注意事項
①. 量水堰槽的中心線要與渠道的中心線重合，使水流進入量水堰槽不出現偏流。
②. 量水堰槽通水后，水的流態要自由流。
三角堰、矩形堰下游水位要低于堰坎；巴歇爾槽的淹沒度要小于“巴歇爾槽參數”的臨界淹沒度。
③. 量水堰槽的上游最小要有大于5 倍渠道寬度的平直段，使水流能平穩進入量水堰槽，標準是“水面沒有浪花”。即沒有左右偏流，也沒有渠道坡降形成的沖力。
④. 量水堰槽安裝在渠道上要牢固。與渠道側壁、渠底連結要緊密，不能漏水。使水流全部流經量水堰槽的計量部位。量水堰板的計量部位是堰口；量水槽的計量部位是槽內喉道段。
六、融創RCDF系列超聲波明渠流量計選型：
|
RCDF系列 |
超聲波明渠流量計 |
|||
|
|
代碼 |
堰槽種類 |
||
|
B(N) |
巴歇爾槽（注明多少號槽） |
|||
|
S(N) |
三角堰（注明角度） |
|||
|
J(N) |
矩形堰（注明堰口寬度） |
|||
|
|
代碼 |
液位探頭種類 |
||
|
S |
一體式 |
|||
|
L |
分體式（標配10米電纜線） |
|||
|
|
代碼 |
液位探頭材質（均防爆） |
||
|
C |
普通型（聚甲醛） |
|||
|
S |
防腐型（聚四氟） |
|||
|
E |
增強型（聚四氟+擴展功能，如通信，繼電器輸出等） |
|||
選型舉例：現場流量范圍最高是20噸/小時，常用流量10噸/小時，客戶欲選用1號巴歇爾槽，液位探頭選用分體式，污水偏中性，常溫，無揮發氣體。
選型：RCDF-B1-L-C

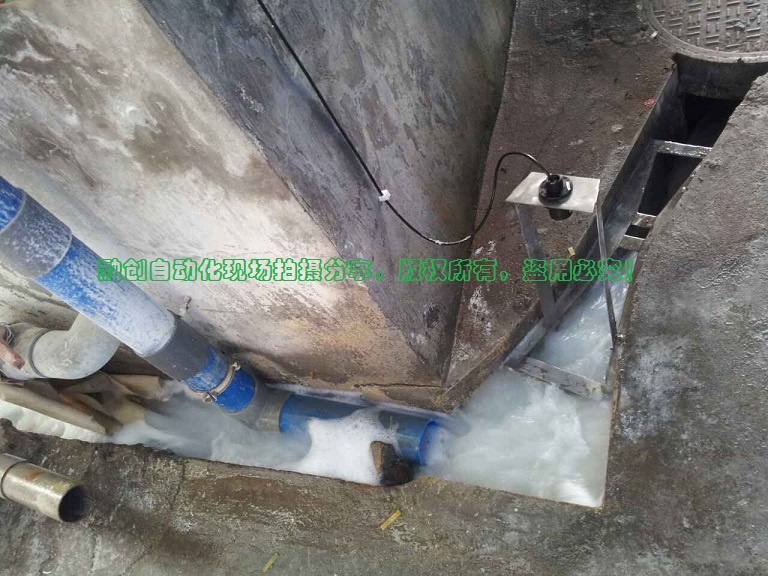

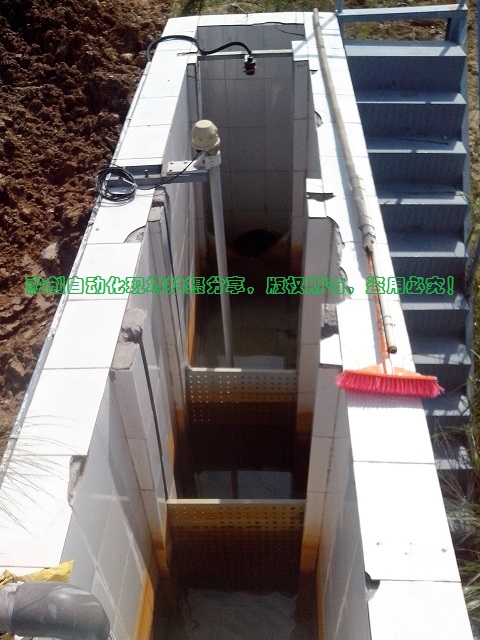

七、融創超聲波明渠流量計現場運用案例圖片分享：
上市公司TPK（宸鴻集團） 江西重點保護單位——永勝鋁型材
電鍍添加劑領導品牌——宏正化工 上市照明公司——陽光照明
世界五大堿性電池生產廠家之一——南孚電池
