超聲波熱量表，超聲波冷量表，超聲波熱計量表，超聲波熱量表原理，超聲波熱量表廠家
- 品牌：???融創自動化
- 型號：???UHM/UCM
廈門融創UHM/UCM超聲波流量計熱量表/冷量表是集多年專業生產制造超聲波流量計的技術與經驗，采用國際上著名的半導體元器件廠商生產TI的最new、最先jin的集成電路及微處理器，低功耗單片機，傾心開發的一種高性能、低價格、高可靠性、功能強大的超聲波熱量表/冷量表。硬件設計簡單、軟件功能強大。采用低電壓多脈沖平衡發射接收的技術，使其更能適應工業環境中的變頻干擾，達到穩定、正確的工作。
二、融創UHM/UCM超聲波熱量表/冷量表的特點:
1、測量線性度優于0.5％，重復性精度優于0.2%，高達40皮秒的時差測量分辨率，使測量精度達到±1%。
2、每個測量周期中128次數據采集輔助以研發的流量計時差分析軟件，性能優異，顯示數據更穩定、準確、線形度更好。
3、隔離型RS485接口，流量計與二次表之間可通過RS485總線通訊，傳輸距離千米以上。
帶有3路精度0.1%的模擬輸入接口，可連接溫度、壓力、液位等信號。
4、1路4-20毫安模擬輸出可作為流量/熱量變送器，2路3線制PT100電阻信號輸入可作為熱量表，3路4-20毫安模擬輸入，可以作為數據采集器, 模擬輸入接口也可以作為數字輸入接口使用。
5、帶有雙路隔離型可編程OCT輸出，用于輸出累計脈沖、工作狀態等。
6、污水管道測量效果好，可以對絕大多數污水管道進行穩定可靠測量。
7、超聲波傳感器可以選擇外夾式，插入式，管段式，還可以支持任意角度安裝的水表傳感器，包括平行插入傳感器。
8、具有一個雙向串行外設通用接口，可以直接通過串聯的形式連接多個諸如4-20毫安模擬輸出板、頻率信號輸出板、熱敏打印機、數據記錄儀等外部設備。
9、流量計工作用參數可以固化到機內的FLASH存儲器中，不會發生參數丟失的問題。固化的工作參數可以選擇上電時自動調出。
10、硬件模塊化設計。有主板模塊、4-20毫安輸出模塊、脈沖輸出模塊、打印機模塊、并口鍵盤顯示模塊、串口鍵盤顯示模塊等組成，用戶可根據需要選擇。
11、MODBUS協議、MBUS協議、FUJI擴展協議、簡易水表協議等不同的軟件通信協議供用戶選用。推薦的協議是MODBUS-RTU或MODBUS-ASCII協議。
12、日累計可記錄前64天，月累積前32個月（2年），并且增加了年月日記錄內容。年月日累積數據都可以通過MODBUS協議讀出。
13、16次上斷電時間流量計記錄。數據都可以通過MODBUS協議讀出。
14、定時打印、數據輸出功能，自動顯示下次打印輸出的時間，22項可編程定時打印內容。定時打印功能能夠?qū)崿F(xiàn)數據的自動定時輸出或者是自動記錄。
15、OCT1累計脈沖輸出的脈沖寬度可以在6毫秒-1秒之間設定。出廠默認值是200毫秒。
16、帶有鍵盤顯示器并行接口，連接顯示組件可組成簡易流量計。
17、串口鍵盤顯示組件可直接連接在串口上，參數設置完成后即可帶電拔插。
18、具有依靠流體聲速判斷流體種類的功能，可以對流體類型做出識別。
19、具有一個可編程內置的定量控制器?？墒褂猛獠枯斎胄盘柣蛘呤?/span>MODBUS指令啟動。
20、單一24V直流電源工作，工作電流小于50毫安。（在不連接顯示器，蜂鳴器不鳴響的條件下）。
三、融創UHM/UCM超聲波熱量表/冷量表測量原理：

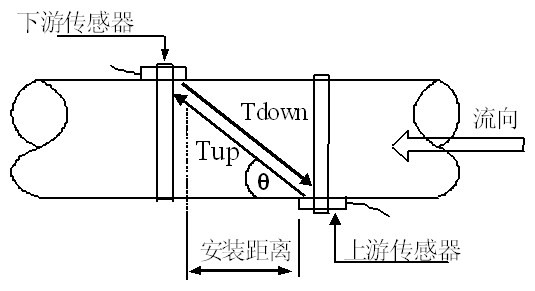

當超聲波束在液體中傳播時，液體的流動將使傳播時間產生微小變化，其傳播時間的變化正比于液體的流速。零流量時，兩個傳感器發射和接收聲波所需的時間完全相同（唯一可實際測量零流量的技術），液體流動時，逆流方向的聲波傳輸時間大于順流方向的聲波傳輸時間。 其關系符合下面表達式：
其中： θ 為聲束與液體流動方向的夾角
M,為聲束在液體的直線傳播次數
D 為管道內徑
Tup 為聲束在正方向上的傳播時間
Tdown 為聲束在逆方向上的傳播時間
ΔT=Tup –Tdown
四、融創UHM/UCM超聲波熱量表/冷量表應用領域：
?給水和排水；?石油、化工；
?冶金、礦山；?供暖、發電；
?水利和水資源；?節能監測、節水管理；
?造紙、船體制造行業；?食品和醫藥；
?流量巡檢、流量跟蹤和采集；?熱量測量、熱量平衡；
五、如何正確選擇超聲波熱量表/冷量表安裝點？

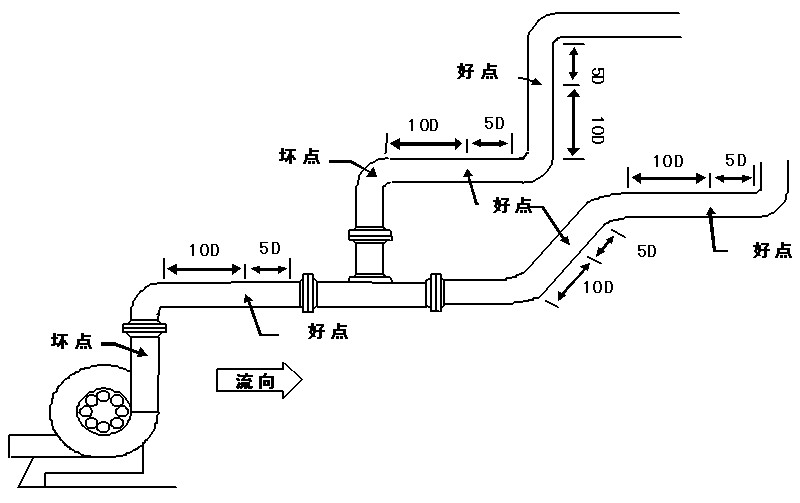

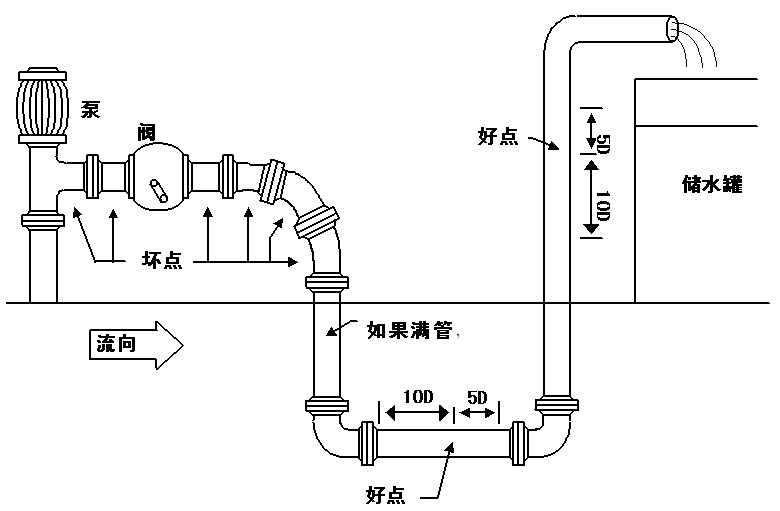

選擇安裝點是能否正確測量的關鍵，選擇安裝點必須考慮下列因素的影響：滿管、穩流、結垢、溫度、壓力、干擾。傳感器安裝點示例：
超聲波流量計的主機、傳感器以及電纜很容易受到變頻器、電臺、電視臺、微波通訊站、手機基站、高壓線等干擾源的干擾。所以選擇傳感器和主機安裝點時，盡量遠離這些干擾源；主機機殼、傳感器、超聲波電纜的屏蔽層都要接地（插入式傳感器已經將接地線做成了接線柱）；不要和變頻器采用同一路電源，應采用隔離的電源，給主機供電。
