差壓變送器，電容式差壓變送器，國產高精度差壓變送器，融創RC3351系列電容式差壓變送器成功運用到正新輪胎用來測量硫化蒸汽的壓力。電容式差壓變送器哪個廠家好？廈門融創RC3351系列電容式差壓變送器經常用到電廠測量高溫?zé)煔?，熱穩定性強，精度高，質量杠杠的
- 品牌：???融創自動化
- 型號：???RC3351系列
融創RC3351系列智能壓力/差壓變送器

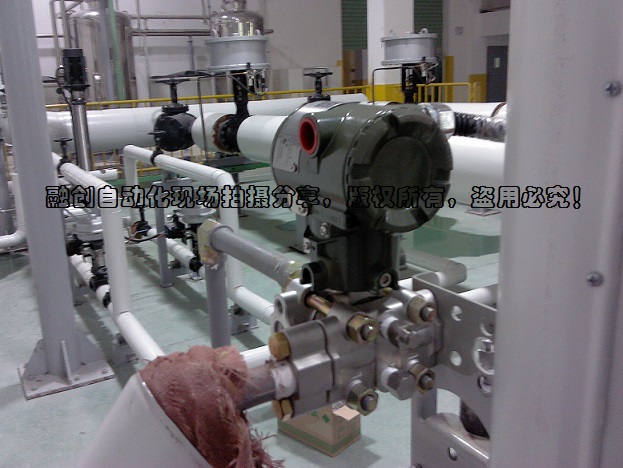

融創RC3351系列差壓變送器在正新輪胎現場測量硫化蒸汽的壓力
一、融創RC3351系列智能壓力/差壓變送器簡介：
廈門融創RC3351系列智能型壓力/ 差壓變送器是本公司自行研發的多功能數字式智能儀表，包括電容式壓力/ 差壓變送器和靜壓式壓力/液位變送器，在運用成熟可靠的傳感器技術的基礎上，結合先進的單片機技術精心設計而成。整個產品的設計框架著眼于可靠性、穩定性、高精度和智能化，以滿足日益提高的工業現場應用的要求。核心部件采用十六位單片機，其強大的功能和高速的運算能力保證了變送器的優良品質。軟件中應用了數字信號處理技術，使其具有優良的抗干擾能力和零點穩定性，且具備零點自動穩定跟蹤能力和溫度自動補償能力。此外，強大的界面功能無需手操器也能保證了良好的交互性。數字表頭能夠顯示壓力、溫度、電流三種物理量,及0-100% 模擬指示，按鍵操作能方便地在無標準壓力源的情況下完成零點遷移、量程設定、阻尼設定等基本的參數設置, 極大地方便了現場調試。
廈門融創RC3351系列智能型壓力/ 差壓變送器可廣泛地應用于石油、化工、鋼鐵、電力、輕工、環保等工業領域，實現對各種壓力、差壓、流量、液位等工業過程的測量，并且能夠適用于各種惡劣危險環境及腐蝕性介質。

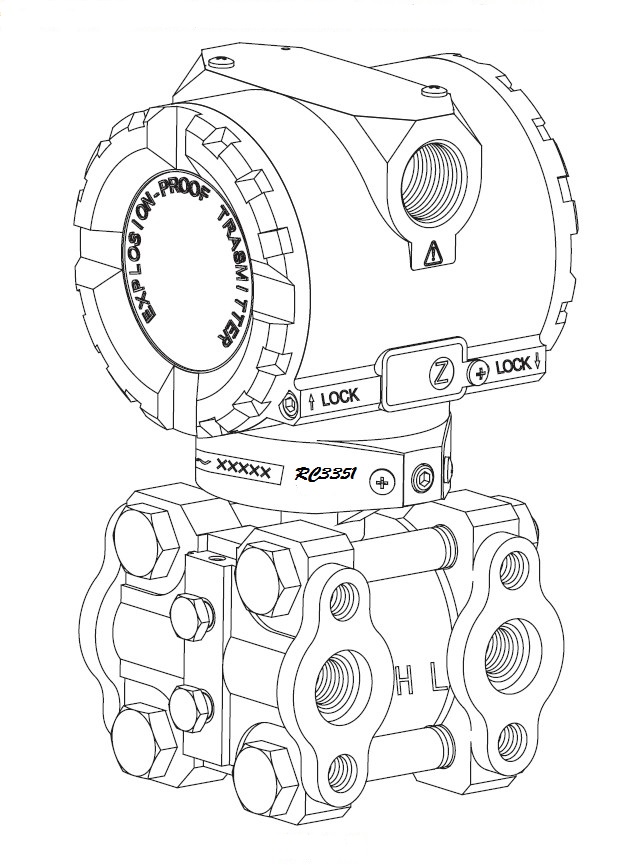

二、融創RC3351系列智能壓力/差壓變送器外形結構：

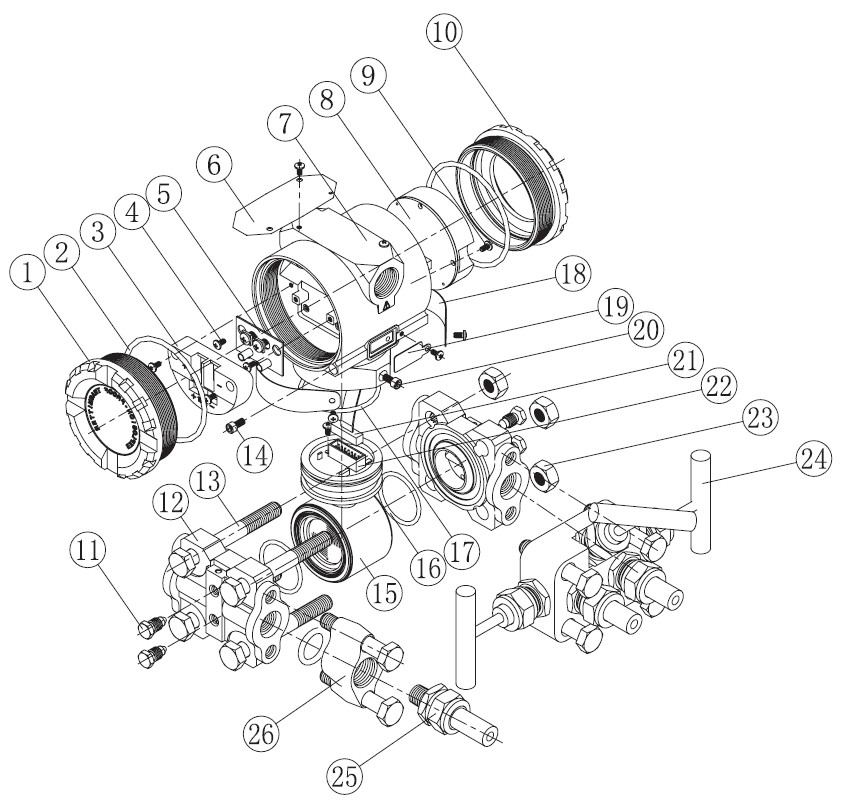

長/ 寬/ 高/ 質量(不含附件):98mm/78mm/169mm/2.4kg 整機結構拆分

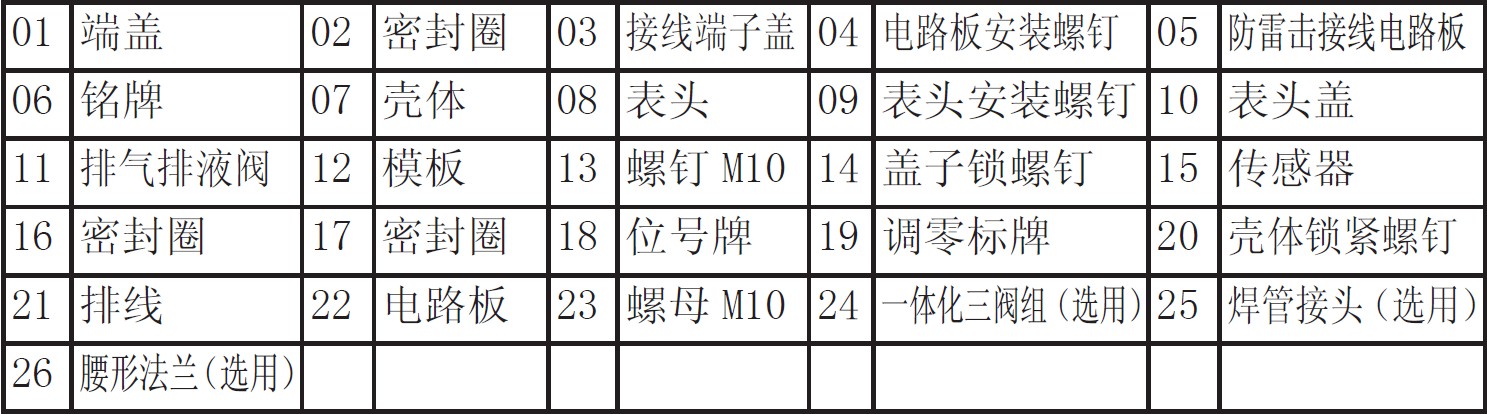

細分部件
三、融創RC3351系列智能壓力/差壓變送器工作原理介紹：

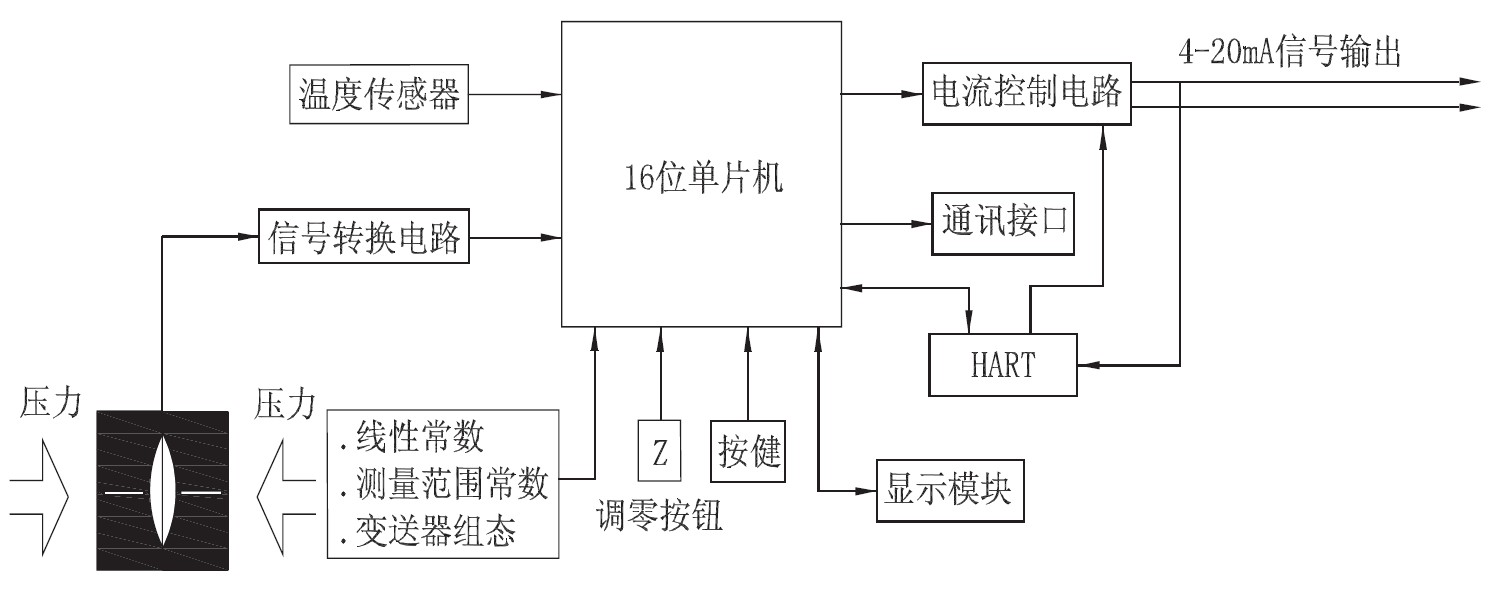

如工作原理圖所示，外部引入的壓力或差壓將使傳感器電容值發生變化，經數字信號轉換，變?yōu)轭l率信號送到微處理器，微處理器運算后輸出一個電流控制信號送到電流控制電路，轉化為4-20mA 模擬電流輸出，同時微處理器負責交互等操作（顯示和設定）。通訊接口用于數字通信，使用我公司專用接口。HART模塊則實現變送器HART 通信。
四、融創RC3351系列智能壓力/差壓變送器性能參數：
1、性能規格：
輸出信號：4 ～ 20mA DC/RS485數字通訊/HART 協議數字通訊( 可選)；
傳輸形式：二線制；
精度：
線性輸出: ±0.075 ～ ±0.1%（對量程比為1:1），包括線性、變差、重復性的綜合誤差；
開方輸出: 在輸出壓力為4 ～ 100％時，為±（0.2%的標定量程＋ 0.05% 的上限）；
穩定性：對于DP 量程代號3、4、5, 為最高量程的±0.2%，對于其他的量程代號，為最高量程的±0.25%；
濕度：0 ～ 100% 相對濕度；
啟動時間：在最小阻尼時，最多2 秒鐘；
容積吸取量：小于0.16cm3；
阻尼：電氣阻尼為0 ～ 32 秒；此外，敏感元件還有0.2 秒的恒定阻尼時間（量程3 為0.4 秒）。
靜壓影響（DP 變送器）零點誤差：對于14M P a 為最高量程的±0.25%，對于量程代號3 為最高量程的±0.5%，通過零點調整可以得到校正。
量程誤差：每6MPa 可校正到輸入讀數的±0.25%，或?qū)τ诹砍檀?，為±0.5%。這種誤差在安裝前可以調校消除。
靜壓影響（HP 變送器）：零點誤差：對于32MPa 為最高量程的±1.0%。通過零點調整可以得到校正。
溫度影響：在最大量程零點誤差：每56℃為量程的±0.5%?？偟挠绊懓砍毯土泓c誤差：每56℃為量程±1.0%。對于量程范圍編號3，影響量加倍。在最小量程零點誤差：每56℃為量程的±3%?？偟挠绊懓砍毯土泓c誤差：每56℃為量程的±3.5%。對于量程范圍編號3，影響量加倍。
振動影響：頻率為0 ～ 200HZ，任意方向上每個g 為±0.05% 上限值。
電源影響：小于標定量程的0.005%/V。安裝位置影響：零點漂移不大于(0.25kPa），此誤差可通過校正消除，對量程無影響。
電磁場干擾/ 射頻干擾影響: 按照SAMA PMC33.1, 從20 ～ 1000MHZ 進行試驗，場強可高至30V/m。
接觸介質的材料：隔離膜片:316L 不銹鋼, 哈氏合金C -276, 蒙乃爾合金或鉭（可選）。
排氣/ 排液閥: 316 不銹鋼，哈氏合金或蒙乃爾合金。
工藝法蘭和連接頭:316 不銹鋼, 哈氏合金或蒙乃爾合金。
接觸介質的O 形環：氟橡膠、丁晴橡膠( 可選)。
灌充液: 硅油。螺栓: 碳鋼鍍鎘。電子線路外殼: 低銅鋁。
O 形密封圈: 丁腈橡膠、氟橡膠。( 可選)涂漆: 聚氨脂。
工藝連接件：對于范圍代號3、4、5 的變送器，其兩只法蘭的中心連接孔距為54mm，孔上為N P T1/4-18；對于代號6、7 的變送器則為56m m 和N P T1/4-18；對于代號為8 的變送器則為57.2m m 和N P T1/4-18對于范圍代號3、4、5 的變送器，其兩只連接頭上引壓孔為NPT1/4-14，法蘭連接頭可翻轉分別給出50.8mm、54mm或57.2mm 中心距。
電氣連接件: 具備現場在線測試端子。
重量: 不包括選用件，AP、DP、GP 和HP 型重2.4 公斤。
2、使用條件：
電源電壓:16V ～ 48V DC 本安防爆型產品須由相應的安全柵供電（標準為24VDC）
產品使用環境：
使用溫度:-40℃～ +85℃
貯藏溫度:-55℃～ +104℃
濕 度:0 ～ 95%
防爆型產品使用環境條件：
溫度： -20℃～ +40℃
相對濕度：5% ～ 95%
大氣壓力：86 ～ 106kPa
本安型產外配安全柵參數:U0 ≤ 28V DC,I0 ≤ 118mA,P0 ≤ 3.3W
五、融創RC3351系列智能壓力/差壓變送器現場安裝：

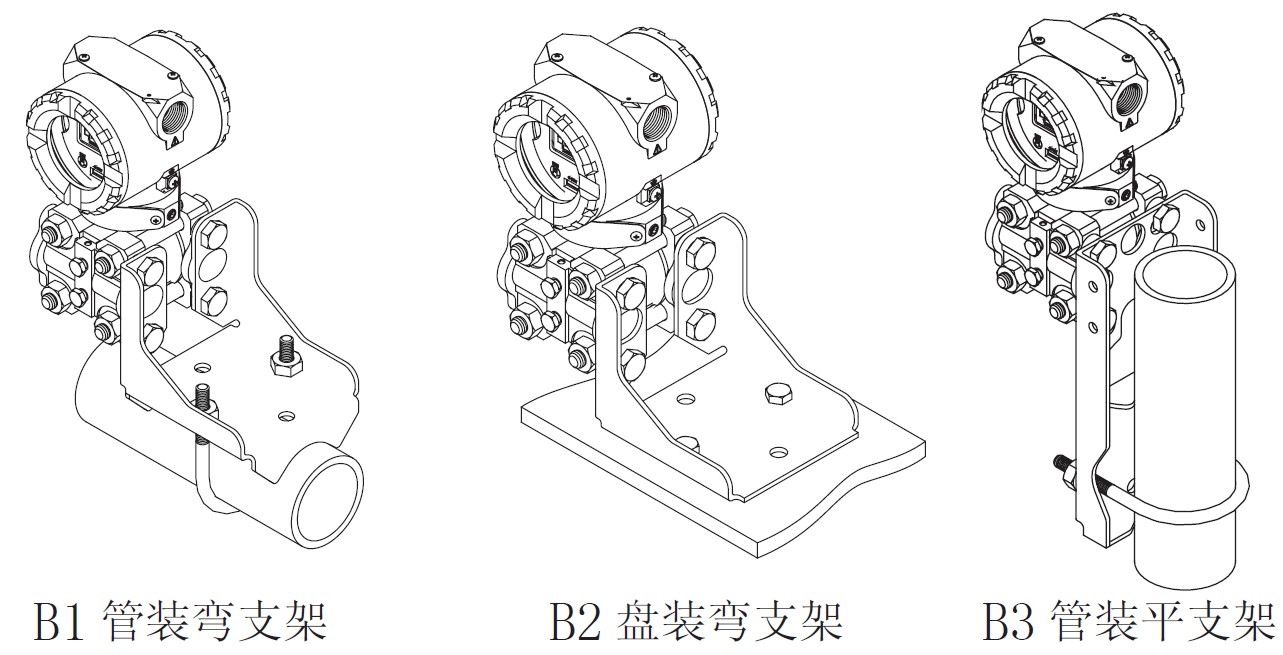

1、安裝方式：融創RC3351系列智能壓力/差壓變送器可直接安裝在2 英寸管道上或直接安裝在墻上以及儀表板上。
提醒！?。≡谒傻翩i緊螺釘后，電子倉部可左、右旋轉90°。切勿超過90°旋轉！以免內部排線斷裂！
2、引壓方式：引壓方式如下三種：腰形法蘭方式（訂貨代號G1）、焊管接頭方式（訂貨代碼G2）、一體化三閥組方式（訂貨代碼G3）。

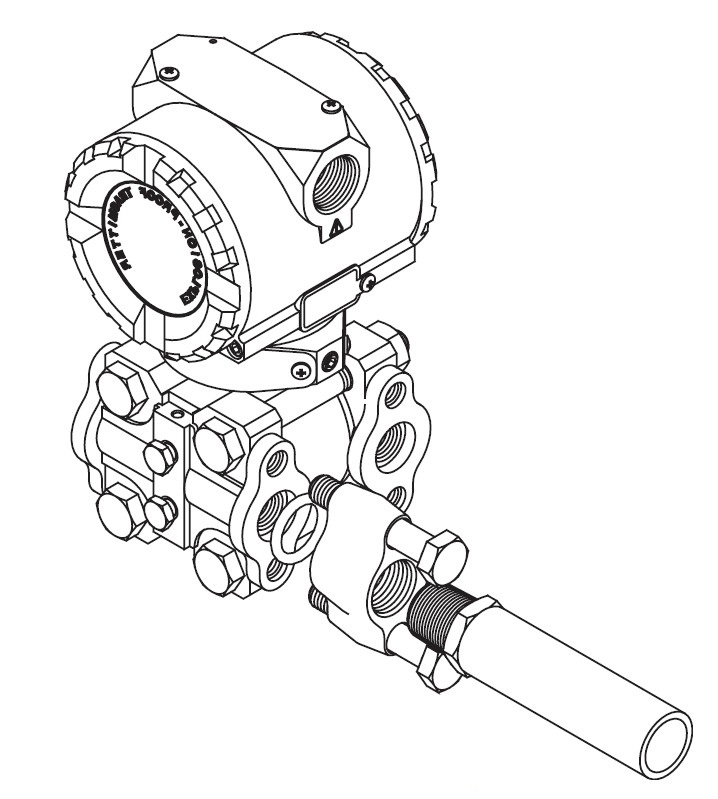

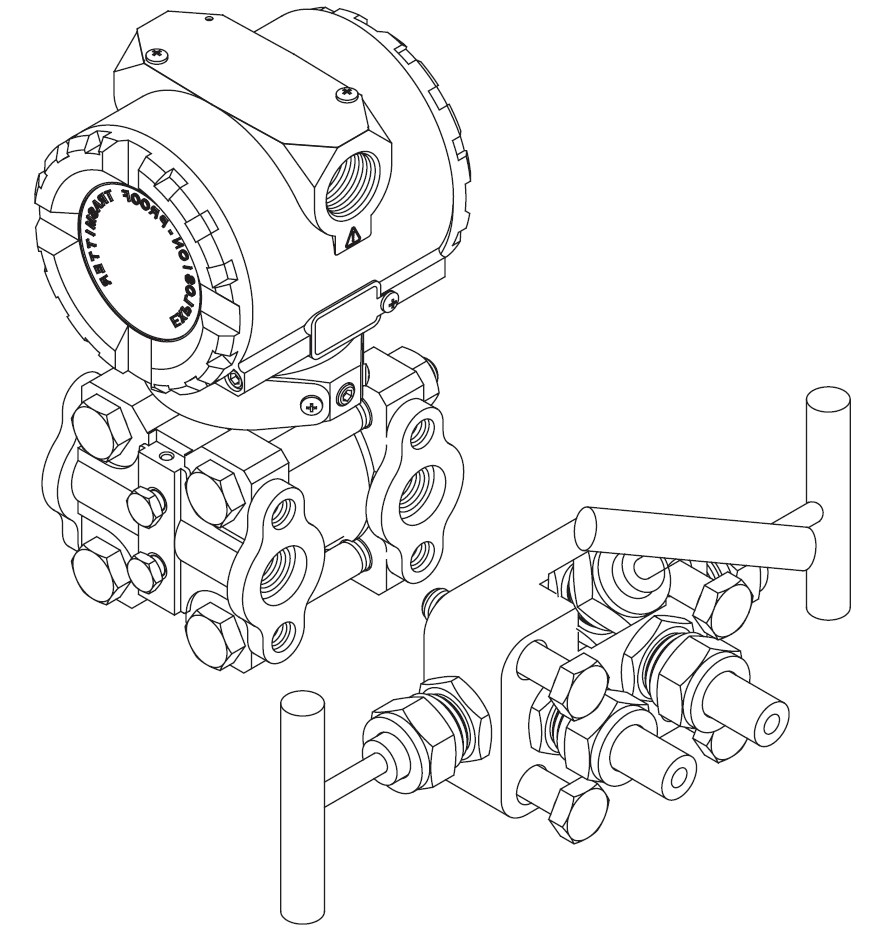

腰型法蘭 焊接管頭 一體化三閥組
六、融創RC3351系列智能壓力/差壓變送器安裝注意事項：
1、壓力變送器只使用一端（H 或L），另一端作參考，差壓變送器則使用兩端H和L。
2、通常，排氣/ 液閥均應鎖緊，在需要排氣/ 液時才使用; 我公司變送器默認配備標準向上/ 向下排氣/ 液閥。
3、擰緊螺釘即可打開蓋子，擰松螺釘即可鎖緊蓋子。通常應保證蓋子鎖緊，防止變送器內部受到破壞。
4、防止變送器與腐蝕性或高溫（≥ 90℃）被測介質相接觸。
5、要防止渣滓在導壓管內沉積。
6、導壓管要盡可能短一些。
7、兩邊導壓管內的液柱壓頭應保持平衡。
8、導壓管應安裝在溫度梯度和溫度波動小的地方。
9、防止引壓管內結晶或低溫結冰。
10、變送器未水平安裝時由于膜片及硅油的重力，會造成零位偏移（最大約240Pa），特別對中、低量程變送器影響較大，但可現場校準零位。操作時，在變送器殼體左側有一調零按鈕，打開銘牌按住約5 秒完成調零。特別提示：調零時請確保變送器差壓值為零。否則變送器會引入零點偏移?。。?/span>
