福建擴散硅壓力變送器品牌，采用進口美國派克擴散硅原件，精度0.2級，量程0-80mpa價格一樣，有客戶一次采購60臺的記錄，返修率接近0
- 品牌：???融創自動化
- 型號：???RCP系列
融創RCP系列擴散硅壓力變送器
一、簡介：

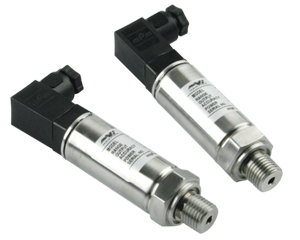

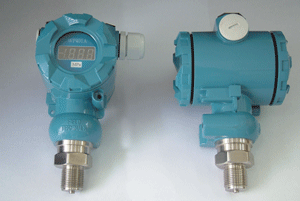

精巧型壓力變送器 2088防護鑄鋁外殼壓力變送器
廈門融創RCP系列型壓力變送器分為RCP-C精巧型和RCP-H防護性兩種。均采用進口芯片組裝，運用精致一流的焊接工藝，結構緊湊、堅固，重量輕，便于安裝，使用方便，基本無維護。零點量程可以在外部連續調節，遷移范圍寬；適用于多種場合和全天候惡劣危險環境及各類腐蝕性介質。
二、性能指標：
量 程：0～0.2kPa～80MPa (量程<1kPa時只可測量無腐蝕或若腐蝕性介質) 具體產品的量程詳見產品銘牌。
測壓形式：表壓(G) 絕壓(A) 密封壓(S) 負壓(N)
補償溫度：(-10～70)℃
工作溫度：(-10～80)℃
綜合精度： 0.25，0.5
輸出選擇：(4～20)mA；(1～5)V (具體產品的輸出詳見產品銘牌)
電源電壓：24V DC
三、接線方式：

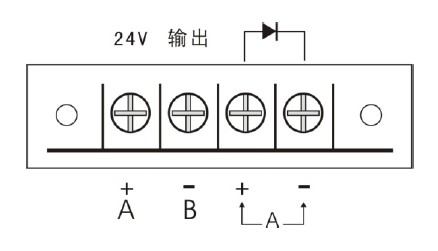

卸下變送器接線端的旋蓋，可以看到如圖1所示的接線端子（圖1）。小巧型不銹鋼外殼變送器，可用螺絲刀卸下赫斯曼等段接頭接線即可,1為電源+，2為電源-。（圖2）赫斯曼引線，紅色為電源+，黑色為電源-。
圖1防護型壓力變送器接線端 圖2精巧型壓力變送器接線端

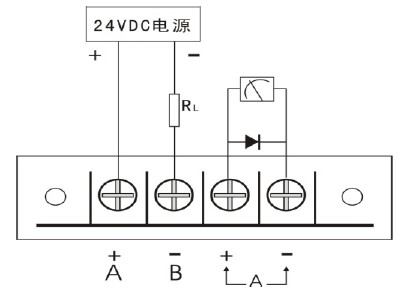

典型接線圖如下圖（圖3）：
圖3
若選配了現場顯示表頭，則接線端子在現場顯示器的后端，接線時請先將現場顯示器卸下（注意要小心，以免將顯示器的連線拉斷）即可露出如圖1所示的接線端子。
四、結構尺寸：
電子外殼：合金鋁；
主體結構：不銹鋼；
涂 層：塑料噴塑；
壓力接口：M20 X1.5（特殊可訂制）

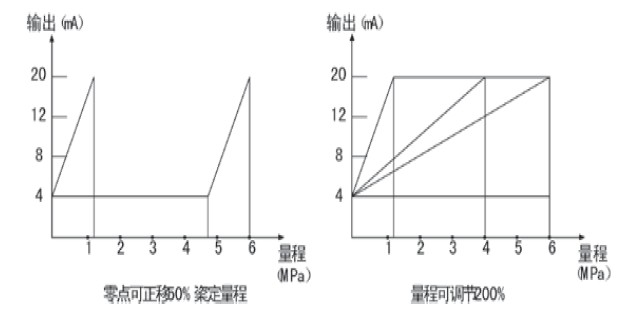

零點量程遷移（需此功能，定貨時請說明）零點遷移為最大量程的50%；量程調節為極限量程的200%FS。 例如：極限量程為6MPa的擴散硅型壓力變送器，其零點可遷移到3MPa，量程可在3～6MPa內任意調節。（如圖4所示）
圖4
五、安裝方式：

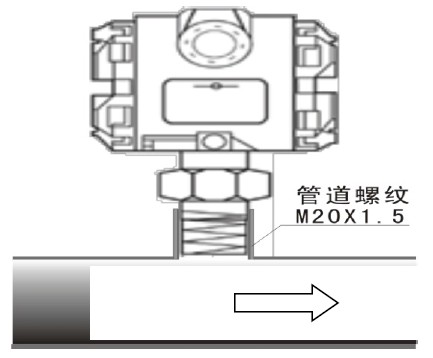

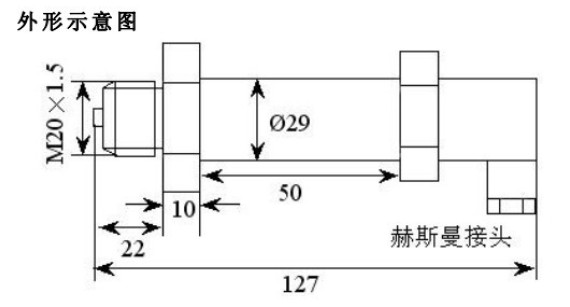

融創RCP系列壓力變送器的壓力接口為M20 X1.5的不銹鋼螺紋（安裝請參見圖5、圖6也可定制特殊螺紋）。
圖5 圖6
六、零點和滿度調節：

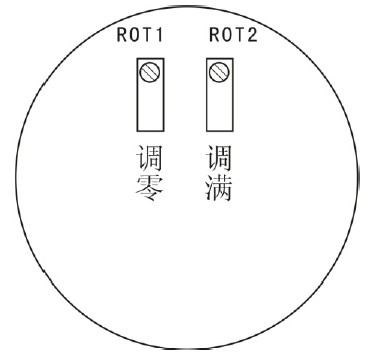

打開裝有電子線路板一端的旋蓋，如圖7 ，圖8，圖中標有ROT1的電位計為零點調節，ROT2為滿程調節。
提醒：若非必要，請不要輕易調節零點和滿程！
圖7 圖8
七、微壓力（小于1.5KPA）變送器的安裝說明：
融創RCP系列微壓力變送器的安裝位置會對變送器的零點輸出產生影響，可在變送器安裝結束后，對零點輸出進行調整，在沒有標準壓力源的情況下禁止調節滿程電位器，否則會嚴重影響變送器的精度。
