融創ULM-2006系列超聲波液（物）位計
一、產品簡介：

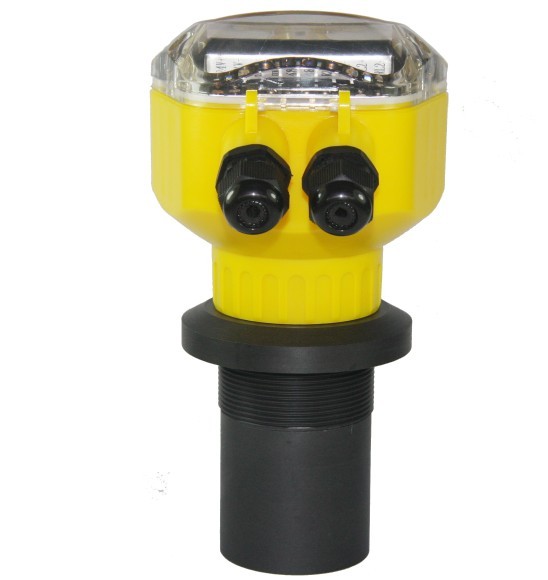

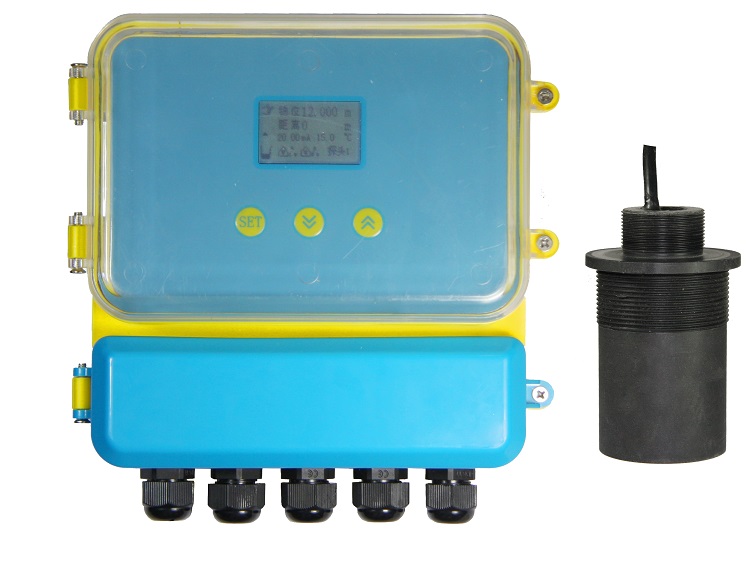

融創ULM-2006系列一體式超聲波液（物）位計（左）和分體式超聲波液（物）位計（右）
廈門融創自動化ULM-2006系列超聲波液（物）位計是一種不必接觸介質就能滿足大部分物位測量要求的測量儀器。它具有安全、清潔、精度高、壽命長、穩定可靠、安裝維護方便等特點，適用酸、堿、鹽、防腐、高溫等各種領域，是本公司經過多年努力研發的新一代超聲波液（物）位計。另外，此儀表可通過4~20mA或RS485(Modbus協議或其他定制協議)連接到顯示表、PLC或各種DCS系統中，為工業的自動化運行，提供實時的液位數據。按照是否就地顯示，此儀表可分為一體式和分體式兩種。
二、產品特點：
廈門融創自動化ULM-2006系列超聲波液（物）位計具有如下特點：
1、電路設計從電源部分起就選用高質量的電源模塊，元器件選擇進口高穩定可靠的器件，完全可以替代同類型國外進口儀表。
2、專利的聲波智能技術軟件可進行智能化回波分析，無需任何調試及其它的特殊步驟，此技術具有動態思維、動態分析的功能。
3、我公司擁有的聲波智能專利技術，使儀表的精度大大提高，液位精度達到0.25-0.5％，能夠抗各種干擾波。
4、本儀表是一種非接觸式儀表，不跟液體直接接觸，因此故障率低。儀表提供多種安裝方式，且儀表標定簡單。
5、儀表的所有輸入、輸出線均具有防雷、防短路的保護功能。
6、超聲波換能器采用優質聲學匹配之專利技術，使其發射功率能更有效的輻射出去，提高信號強度，從而實現準確測量。
7、采用了先進的微處理器和獨特的回波處理技術，可適用于各種復雜工況。
8、 "虛假回波學習"功能使得儀表在多個虛假回波的工況下，可正確地確認真實回波，獲得準確的測量結果。
9、換能器內置溫度傳感器，可實現測量值的溫度補償。
三、測量原理：

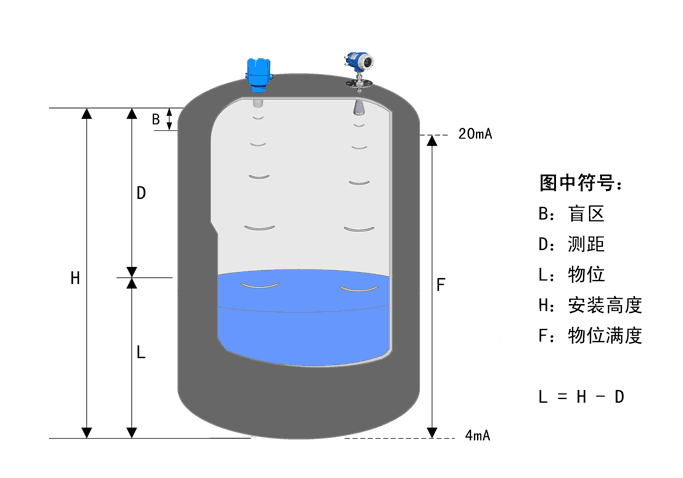

超聲波液位計的工作原理是由換能器（探頭）發出脈沖超聲波遇到被測介質表面被反射回來，部分反射回波被同一換能器接送，轉換成電信號。脈沖超聲波以聲波速度傳播，從發射到接收到脈沖超聲波所需時間間隔與換能器到被測介質表面的距離成正比。此距離值C與聲速S和傳輸時間T之間的關系可以用公式表示： C= S xT/2。
超聲波液位計由于發射的脈沖超聲波有一定的寬度，使得距離換能器較近的小段區域內的反射波與發射波重疊，無法識別，不能測量其距離值。這個區域稱為測量盲區。盲區的大小與超聲波的型號有關。
四、技術指標：
◎表頭型號：分體式、一體式
◎測量范圍：
分體式：5米、10米、15米、20米、30米（可定制40米、50米、60米）
一體式：5米、10米、15米、20米、30米、40米、50米、60米、70米
◎測量精度：分體式：0.25%-0.5%一體式：1%-2%
◎分辨率：3mm或0.1%（取大者）
◎顯示：中文液晶顯示
◎模擬輸出：四線制4-20mA或兩線制4-20mA
◎繼電器輸出：增強型可最多配2個繼電器輸出，普通型不帶繼電器輸出功能
◎供電：標配24VDC ，可選220VAC
◎環境溫度：顯示儀表：-20-60度探頭：-20-80度
◎通訊：RS485或RS232
◎防護等級：探頭IP68，顯示儀表IP65
◎探頭電纜：分體式標配10米電纜
五、安裝要求：

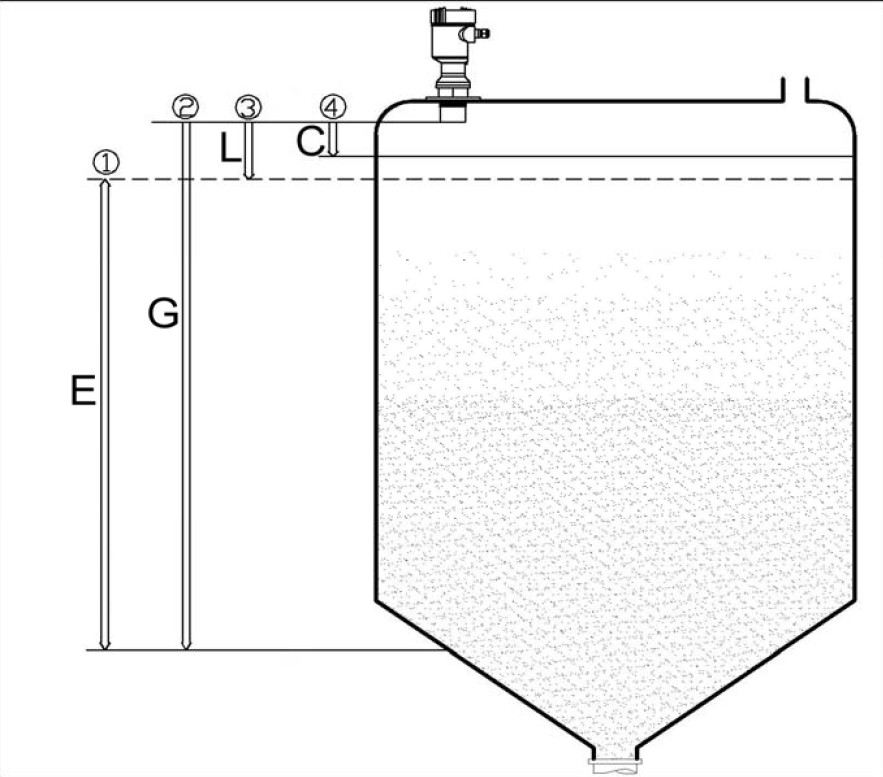

1、基本要求：
1、盲區 2、空倉（最大測量距離） 3、 最大量程 4、測量范圍
注：使用超聲波物位計時，務必保證最高料位不能進入測量盲區。
①換能器發射脈沖超聲波時，都有一定的發射開角；
②從換能器下沿到被測介質表面之間，盡可能避開障礙物和罐內設施，如：人梯、限位開關、加熱設備、支架等；
③如果有障礙物干擾情況下，安裝時需要進行"虛假回波存儲"；
④須注意超聲波波束不得與加料料流相交；
⑤最高料位不得進入測量盲區；
⑥儀表距罐壁必須保持一定的距離；
⑦儀表的安裝盡可能使換能器的發射方向與液面垂直；
⑧安裝在防爆區域內的儀表必須遵守國家防爆危險區的安裝規定；
⑨本安型的外殼采用鋁殼。本安型儀表可安裝在有防爆要求的場合，儀表必須接地。
2、圖示說明：

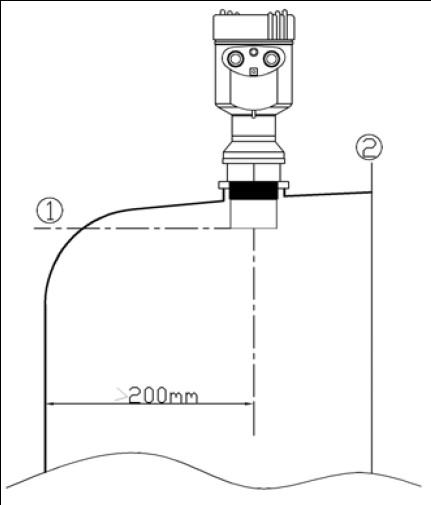

第一種情況：在安裝超聲波物位計的時候，注意儀表和容器壁至少保持200mm的距離。
1、基準面 2、容器中央或?qū)ΨQ軸

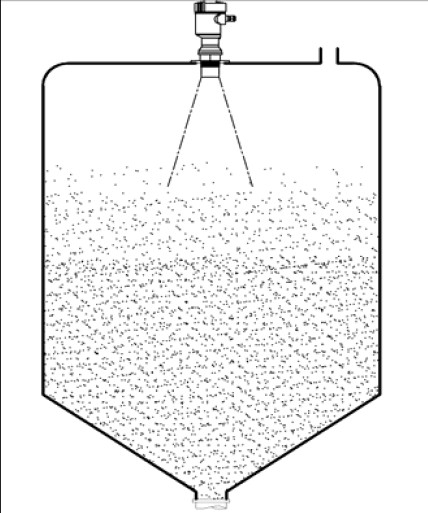

第二種情況：
對于錐形容器，且為平面罐頂，儀表的最佳安裝位置是容器頂部中央，這樣可以保證測量到容器底部。
第三種情況：
對于拱形或圓形罐頂容器，有可能會造成多次反射回波，在安裝時應盡可能避免安裝在容器中央。
1、錯誤：換能器應與被測介質表面垂直。
2、錯誤：應盡可能避免安裝在容器中央。
3、正確

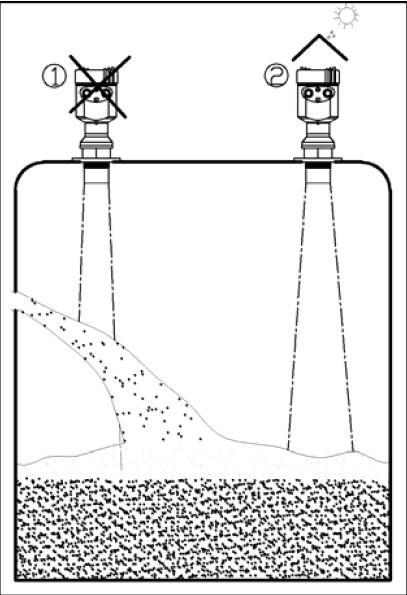

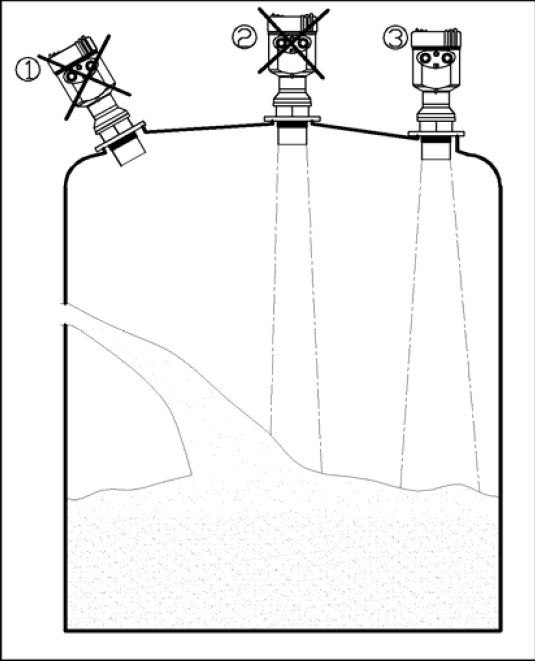

第四種情況：
當容器有入料料流的時候，不要將儀表安裝于入料料流的上方，以保證測量的是介質表面而不是入料料流。
1、錯誤：應證測量的是介質表面而不是入料料流。
2、正確 ：室外安裝時應采取遮陽、防雨措施。

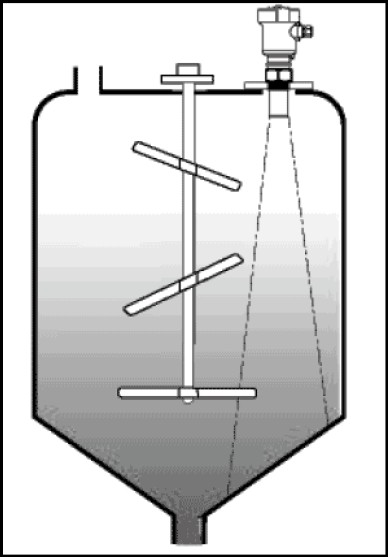

第五種情況：
當罐中有攪拌時，儀表安裝盡量遠離攪拌器。安裝后要在攪拌狀態下進行"虛假回波存儲"，以消除攪拌葉片所產生的虛假回波影響。
另外，要特別注意：由于入料、攪拌或容器內其他過程處理，會在某些液體介質表面形成泡沫，衰減發射信號。如果泡沫造成測量誤差，應將傳感器安裝在導波管內，或使用雷達液位計。導波雷達液位計的測量不受泡沫的影響，是這種應用的優質選擇。如果容器內有很強的氣流，例如：室外安裝，而且風很大，或容器內有空氣渦流，您應該將傳感器安裝在導波管內，或使用雷達液位計或?qū)Рɡ走_(dá)液位計。
六、安裝原則和注意事項：
1、安裝原則：
1）探頭發射面到最低液位的距離，應小于選購儀表的量程。
2）探頭發射面到最高液位的距離，應大于選購儀表的盲區。
3）探頭的發射面應該與液體表面保持平行。
4）探頭的安裝位置應盡量避開正下方進、出料口等液面劇烈波動的位置。
5）若池壁或罐壁不光滑，儀表安裝位置需離開池壁或罐壁0.5m以上。
6）若探頭發射面到最高液位的距離小于選購儀表的盲區，需加裝延伸管，延伸管管徑大于120mm，長度0.35m～0.50m，垂直安裝，內壁光滑，罐上開孔應大于延伸管內徑?；蛘邔⒐茏油ㄖ凉薜?，管徑大于80mm，管底留孔保持延伸管內液面與罐內等高。
2、安裝注意事項：
1）儀表在室外安裝建議加裝遮陽板以延長儀表使用壽命。
2）電線、電纜保護管，要注意密封防止積水。
3）儀表雖然自身帶有防雷器件，但儀表在多雷地區使用時，建議在儀表的進出線端另外 安裝專用的防雷裝置。
4）儀表在特別炎熱、寒冷的地方使用，即周圍環境溫度有可能超出儀表的工作要求時，建議在液位儀周圍加設防高、低溫裝置。

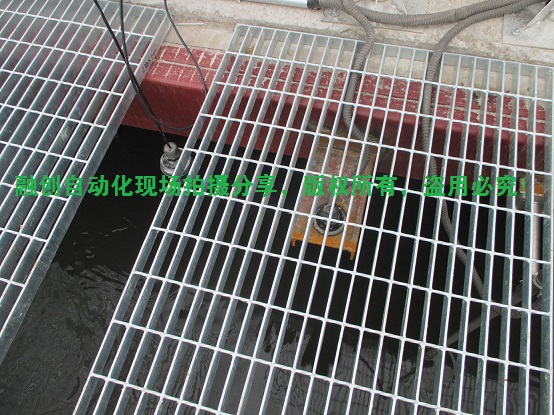

七、現場案例：

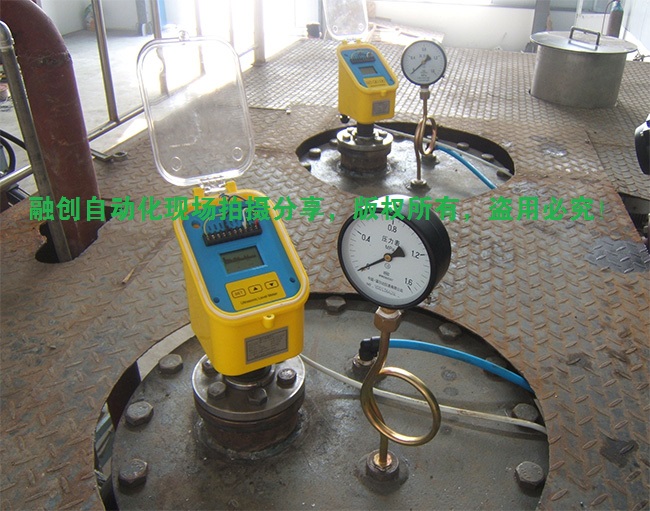

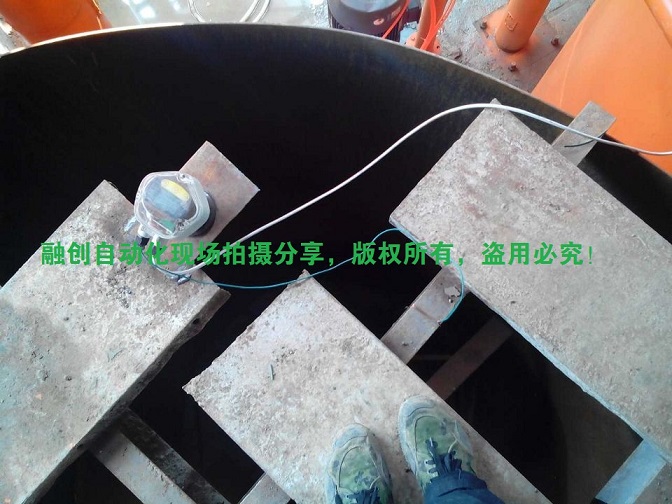

與福州羅源生物制藥廠合作儲料罐液位 與福清水煤漿鍋爐廠家合作水煤漿料位

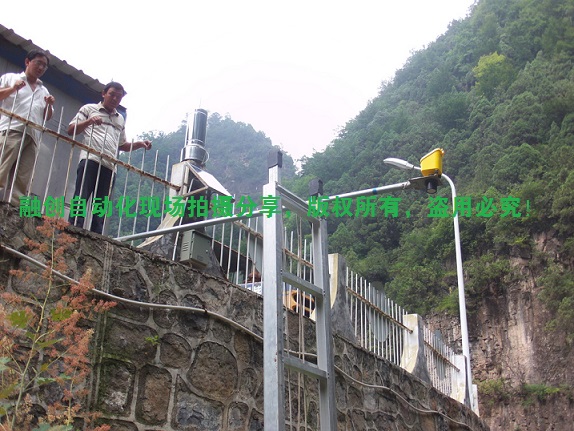

與福建大型鋼構廠合作儲料罐的料位 與山西一市政水利工程合作河道液位

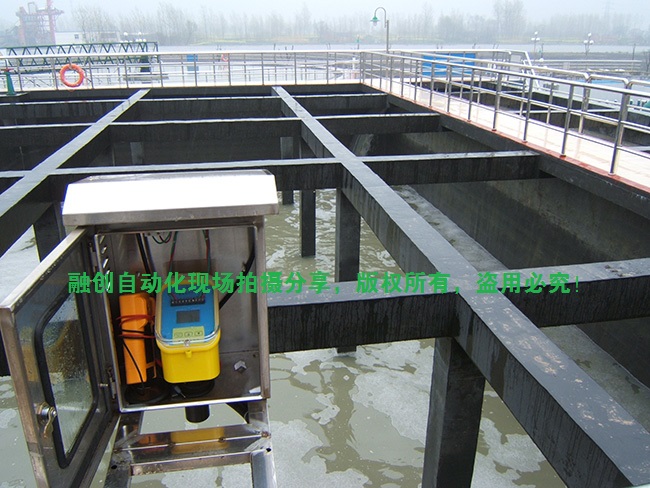

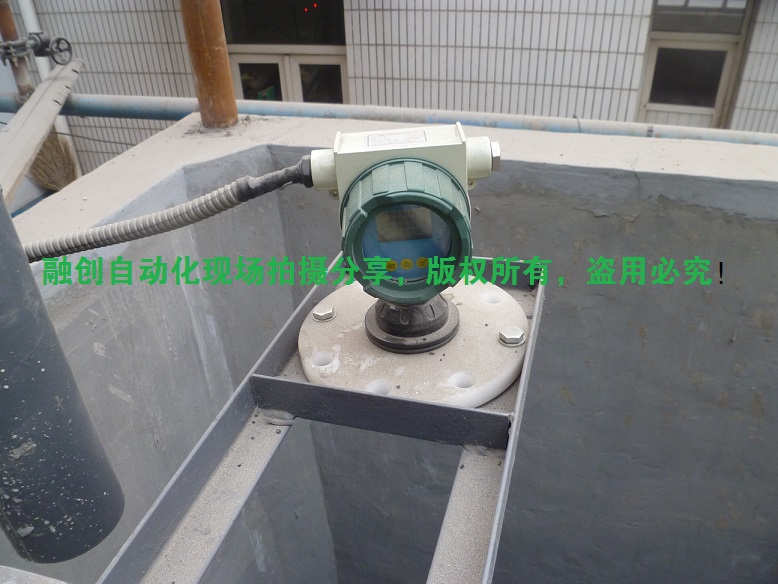

與浙江大型污水處理廠合作污水廠液位計 與福建漳州平和污水處理廠合作污水池液位
