雷達物位計，雷達料位計，雷達物位計原理，導波雷達料位計
- 品牌：???OEM產品
- 型號：???RLM50系列
一、簡介：
廈門融創RML50系列傳感器是先進的雷達式物位測量?jī)x表，測量距離最大35米，可以用于存儲罐、中間緩沖罐或過程容器的物位測量，輸出4-20mA模擬信號。
二、測量原理：
高頻微波脈沖通過天線系統發射并接收，雷達波以光速運行，運行時間可以通過電子部件被轉換成物位信號。一種特殊的時間延伸方法可以確保極短時間內穩定和精確的測量。即使工況比較復雜的情況下，存在虛假回波，用全新的微處理技術和調試軟件也可以準確的識別出物位的回波。

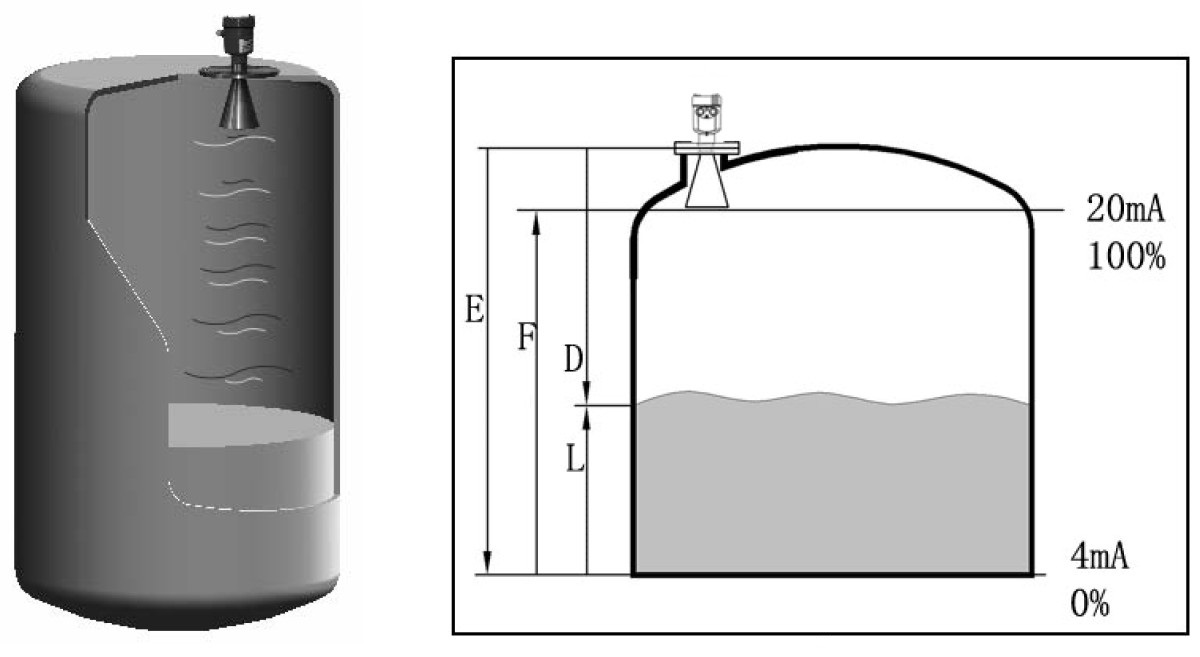

1、輸入：天線接收反射的微波脈沖并將其傳輸給電子線路，微處理器對此信號進行處理，識別出微脈沖在物料表面所產生的回波。正確的回波信號識別由智能軟件完成，精度可達到毫米級。距離物料表面的距離D與脈沖的時間行程T成正比：D=C×T/2 （其中C為光速）因空罐的距離E已知，則物位L為：L=E-D
2、輸出：通過輸入空罐高度E（=零點），滿罐高度F（=滿量程）及一些應用參數來設定，應用參數將自動使儀表適應測量環境。對應于4－20mA輸出。
三、特點：
1、由于采用了先進的微處理器和獨特的Echo回波處理技術，雷達物位計可以應用于各種復雜工況。
2、“虛假回波存儲”功能使得儀表在多個虛假回波的工況下，可正確地確認真實回波，獲得準確的測量結果。
3、多種過程連接方式及天線型式，使得RLM50系列雷達物位計適于各種復雜工況。如：高溫、高壓及小介電常數介質的測量等。
4、采用脈沖工作方式，雷達物位計發射功率極低，可安裝于各種金屬、非金屬容器內，對人體及環境均無傷害。
5、非接觸雷達，無磨損、無污染，天線尺寸小，便于安裝。
6、波長更短，對在傾斜的固體表面有更好的反射。
7、測量盲區更小，對于小罐測量也會取得良好的效果。
8、波束角小，能量集中，增強了回波能力的同時，又有利于避開干擾物。
9、幾乎不受腐蝕、泡沫，大氣中水蒸氣、溫度和壓力變化影響，嚴重粉塵環境不會影響電磁波工作。
10、高信噪比，即使在波動的情況下也能獲得更優的性能。
11、高頻率，是測量固體和低介電常數介質的優質選擇
四、應用：
● 采用先進的非接觸式測量
● 采用極其穩定的材料制造
● 測量液體、固體介質的物位
● 可以測量所有介電常數＞1.8的介質
● 測量范圍0…20m(可以擴展到35米)
● 采用兩線制、回路供電的技術，供電電壓和輸出信號通過一根兩芯電纜傳輸
● 4-20mA輸出或數字型信號輸出
● 分辨率1mm
● 不受噪音、蒸汽、粉塵、真空等工況影響
● 不受介質密度、粘稠度和溫度的變化的影響
● 過程壓力可達4MPa
● 過程溫度可達250℃
五、RLM50系列儀表介紹：

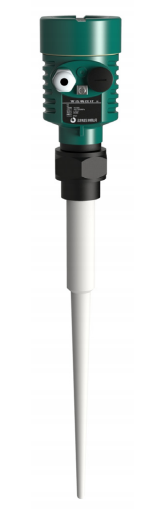

RLM51
應 用：過程條件簡單，腐蝕性的液體、漿料比如：污水儲罐，酸堿儲罐，漿料儲罐。
測量范圍：20米
過程連接：G1?"螺紋或1?"NPT
介質溫度：-40～120℃
過程壓力：-0.1-0.3MPa
精 度：±10mm
重 復 性：±2mm
頻率范圍：6.8GHz
防爆等級：Exib ⅡC T6
防護等級：IP67
信號輸出：4-20mA/HART(兩線)

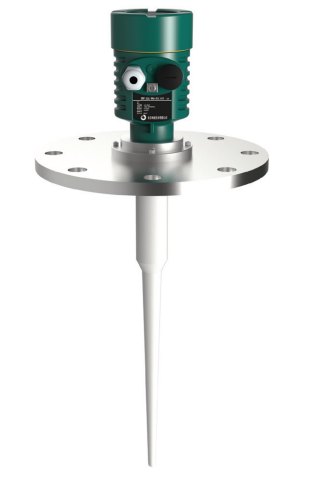

RLM52
應 用：存儲或過程容器腐蝕性的液體、漿料比如：水液儲罐,酸堿儲罐,漿料儲罐,固體顆粒。
測量范圍：20米
過程連接：法蘭
介質溫度：-40～150℃
過程壓力：-0.1-1.6MPa
精 度：±10mm
重 復 性：±2mm
頻率范圍：6.8GHz
防爆等級：Exib ⅡC T6
防護等級：IP67
信號輸出：4-20mA/HART(兩線)

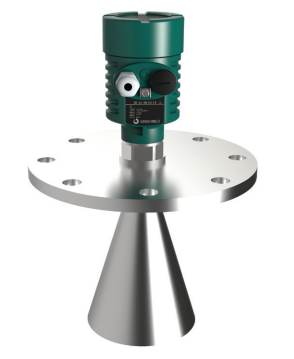

RLM53
應 用：適應各種存儲容器，液體、漿料，比如：原油、輕油儲罐,揮發性液體儲罐，漿料儲罐。
測量范圍：30米
過程連接：法蘭
介質溫度：-40～250℃
過程壓力： -0.1-4.0MPa
精 度：±10mm
重 復 性：±2mm
頻率范圍：6.8GHz
防爆等級：Exib ⅡC T6
防護等級：IP67
信號輸出：4...20mA/HART(兩線)
RLM54
應 用：適用于小量程粉狀料，固體顆粒，塊狀料的測量，比如：原煤倉，煤粉倉焦 炭料位等。
測量范圍：30米
過程連接：萬向法蘭
介質溫度：-40～250℃
過程壓力：-0.1-0.3MPa
精 度：±15mm
重 復 性：±2mm
頻率范圍：6.8GHz
防爆等級：Exib ⅡC T6
防護等級：IP67
信號輸出：4...20mA/HART(兩線)

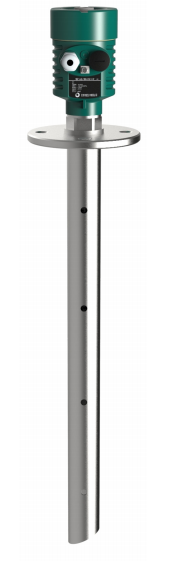

RLM55
應 用：適用于低介電常數液體和帶攪拌器的液體儲罐測量。
測量范圍：0-20米可選
過程連接：法蘭
介質溫度： -40～250℃
過程壓力：-0.1-2.0MPa
精 度：±10mm
重 復 性：±2mm
頻率范圍：6.8GHz
防爆等級：Exib ⅡC T6
防護等級：IP67
信號輸出：4...20mA/HART(兩線)

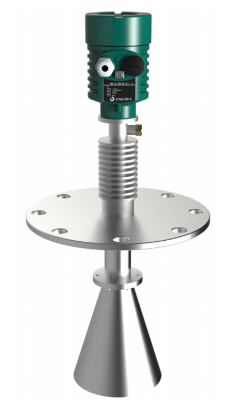

RLM56
應 用：適用于高爐料位，較厚罐頂?shù)?/span>儲罐和安裝短管較高的工況測量。測量范圍：30米
過程連接：法蘭
介質溫度：-40～500℃
過程壓力：常壓
精 度：±15mm
重 復 性：±2mm
頻率范圍：6.8GHz
防爆等級：Exib ⅡC T6
防護等級：IP67
信號輸出：4...20mA/HART(兩線)
