節流孔板的法蘭、角接、徑距三種取壓方式如何選擇？
一、法蘭取壓

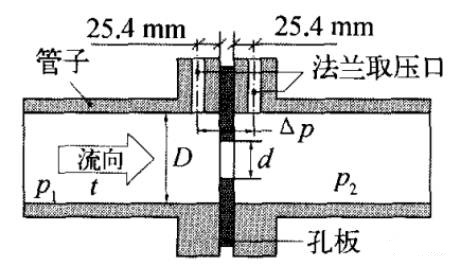

法蘭取壓如下圖1所示，上游取壓口間距是從上游端面至孔板的長度為25.4mm，下游取壓口間距是下游端面至孔板的長度也為25.4mm
圖1法蘭取壓

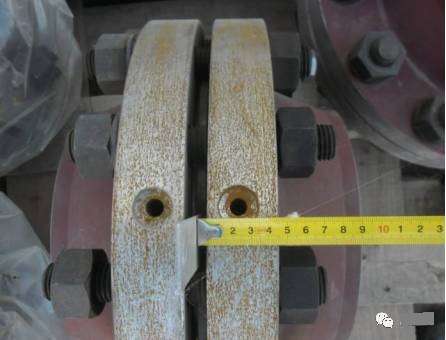

使用法蘭取壓時，取壓法蘭也由節流裝置成套帶來，取壓法蘭與管道焊接起來。法蘭取壓方式結構比較簡單，加工容易，但注意法蘭為專用的孔板法蘭，非普通法蘭，壓力等級為300LB（法蘭的厚度與壓力等級有關系，法蘭取壓要求取壓口至法蘭為25.4mm），在工況壓力較低的場合無形增加了成本。取壓法蘭如下圖所示：
二、角接取壓

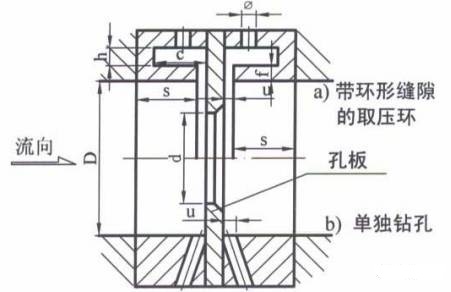

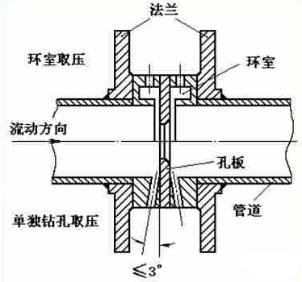

角接取壓分為環室取壓和單獨磚孔2種，如下圖2所示，圖中上半部分為環室取壓方式，下半部分為單獨磚孔取壓。
圖2角接取壓
實際圖片如下圖所示：

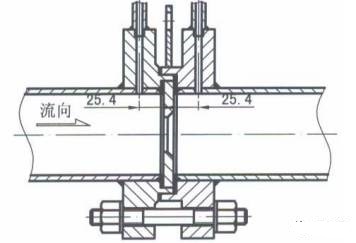

（a）環室角接取壓

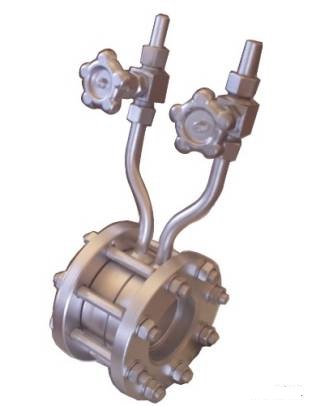

（b）單獨磚孔角接取壓
環室取壓的方式也可以起到穩壓的作用，提高測量精度，但是加工制造和安裝要求嚴格。大管徑的環室取壓成本較高，環室取壓適用于DN400以下，磚孔取壓適用于DN400以上管徑。
三、徑距取壓

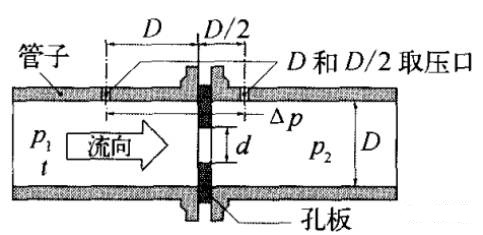

取壓口的間距是取壓口中心線與孔板某一規定端面之間的距離，上游取壓口間距為管道直徑D，下游取壓口間距為D/2，故又稱為D和D/2取壓，如下圖3所示。
為了避免現場安裝誤差，選用徑距取壓時，一般由節流裝置成套帶直管段。
圖3徑距取壓
根據《自動化儀表選型設計規范》（HG/T20507-2014）6.2.5條，DN50以下的宜選用角接取壓；DN50～DN300可選用法蘭取壓或角接取壓，在實際應用中，這個范圍段的孔板居多，對于低壓的介質可采用角接取壓，對于高壓的可采用法蘭取壓；DN300以上宜采用徑距取壓。
