超聲波流量計選型指導
超聲波流量計的選用取決于工藝條件，系統調節范圍和流體性質，應考慮計量管路流量大小、變化波動情況、腐蝕、潔凈、操作和經濟合理等因素。性能良好的流量計應能覆蓋較寬的流量范圍，并且具有較好的線性度。
不同安裝方式的超聲波流量計，其適用范圍不同。一般情況下，管段式超聲波流量計適用準確度要求較高，口徑不大的情況；反之，外夾式和其他類型的超聲波流量計適用于測量精度要求不高，口徑較大的情況。
正確地對超聲波流量計進行選型，除上述需要考慮的因素外，還有一些獨特的因素需要考慮。
一、氣體超聲波流量計：

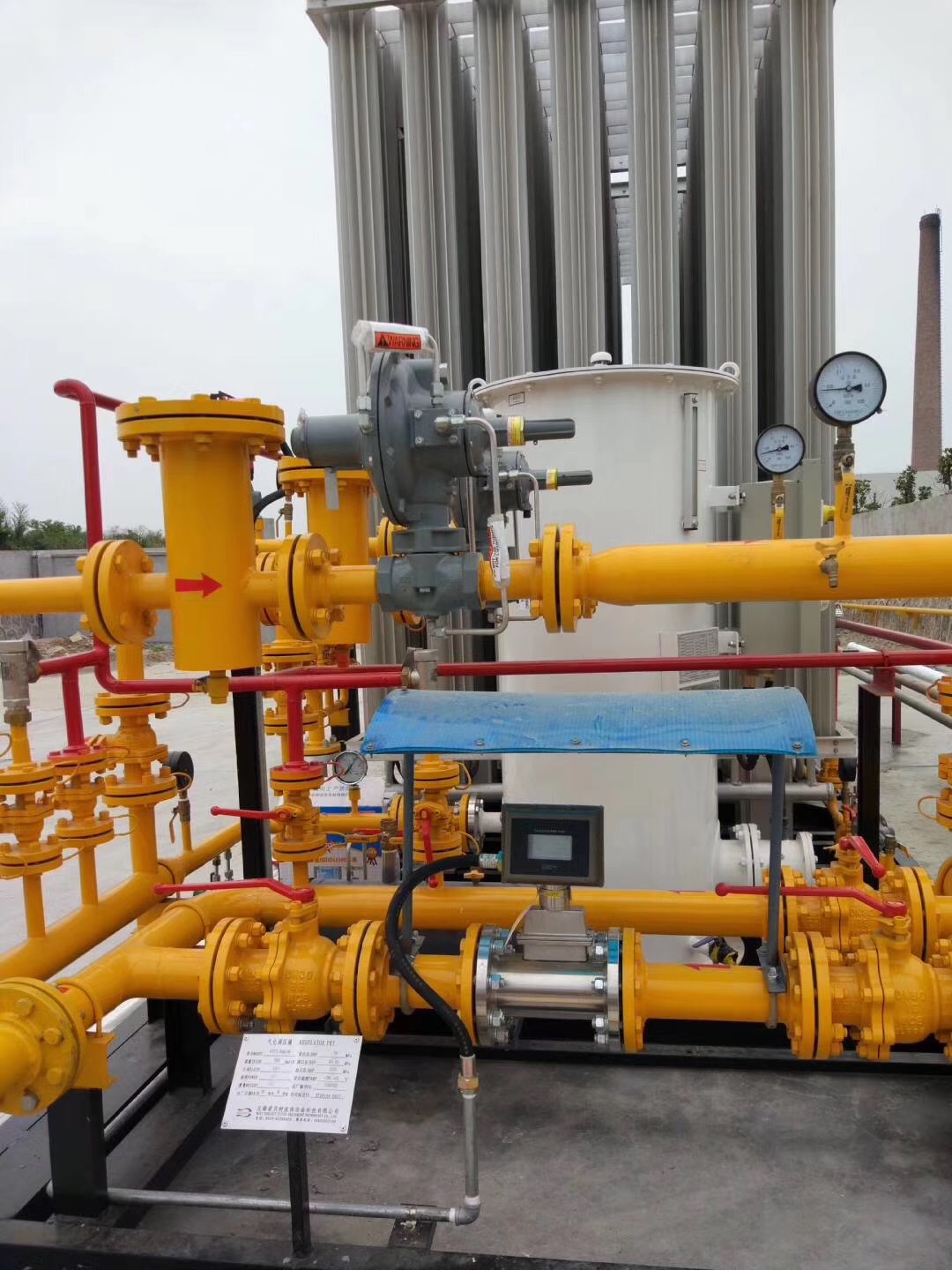

在天然氣站場設計時，天然氣的設計流量通常為標準狀況下的體積流量，需要根據氣體組成換算成工作狀況下的流量。因此，氣體組分對于確認流速范圍有一定影響。
超聲波流量計的量程較寬，在保證較高計量準確度的情況下，通常流速可從1米/秒到30米/秒，或者更大流速。因此，其口徑的選擇一般可以小于主管道的尺寸，這種特性可以降低計量站場中直管段和前、后閥門等的總體投資。但同時也要考慮到工藝對于管道允許的壓降的要求，進行選型的綜合考慮。
在國家的《天然氣工程設計規范》中，基于安全角度考慮，對天然氣管道中的氣體流動速度上限做出了明確的規定。在實際選型當中，流速的選擇多數情況下要低于規定的上限，以避免節流部件和彎頭等組成在高速氣體通過時產生振動，造成高頻噪聲，對超聲波計量帶來影響。
另外，目前僅有幾個國家標定站具有氣體超聲波流量計的實流標定能力，最大的標定口徑是DN400。因此，在選型時，要注意與標定能力匹配的問題。
二、液體超聲波流量計：
液體超聲波流量計在近幾年得到了市場的認可，并有了一定的運用，但多為測水和檢漏運用。自從JJG 1030-2007超聲波流量計檢定規程發布以來，其他原油及石油制品上的貿易計量運用開始得以推廣。雖然超聲波流量計因為流通能力強，沒有可動部件，適用介質廣，但因為其技術較新，對計量方案的組成需要進行周詳?shù)目紤]。
在選型時，需要首先考慮油品中的含水量、含氣、雜質等情況，如果上述組成超出了供應廠商的允許范圍，則準確度難以保證。另外，流體介質是否滿管流動，對于準確計量非常重要。
再次，需要根據流體的黏度、雷諾系數進行選型，以確保流量計在整個運營量程范圍內能夠達到所需要的準確度。
同樣，液體超聲波流量計的標定也存在現有標定設施能力和流量計口徑的匹配問題。因此，在石油及其產品的計量中，對于大口徑的液體超聲波流量計，在選型時要考慮好現場的標定方式。目前多采用一臺主表作為標準表進行數值傳遞。在水的測量領域，包括干標在內的標定方式都在考慮范圍內。
