渦街流量計安裝注意事項？前后直管段留多少？
2016-02-19 17:03:48??????點擊：
渦街流量計運用非常廣泛，目前廈門融創的RCVF系列渦街流量計被廣大用戶運用到食品廠，制革廠，紡織廠，化工廠，電廠，建材廠，供熱站等多種現場用來測量氣體或者液體的流量。由于專業領域不同，很多用戶并沒有真正按照本公司的說明書去安裝渦街流量計，雖然測量沒有問題，但是我們還是希望用戶能按照本公司的要求去安裝渦街流量計，下面是本公司技術在日常研究和現場經驗中總結出來的關于渦街流量計的安裝要求，分享給大家。
（1）渦街流量計安裝的基本要求：

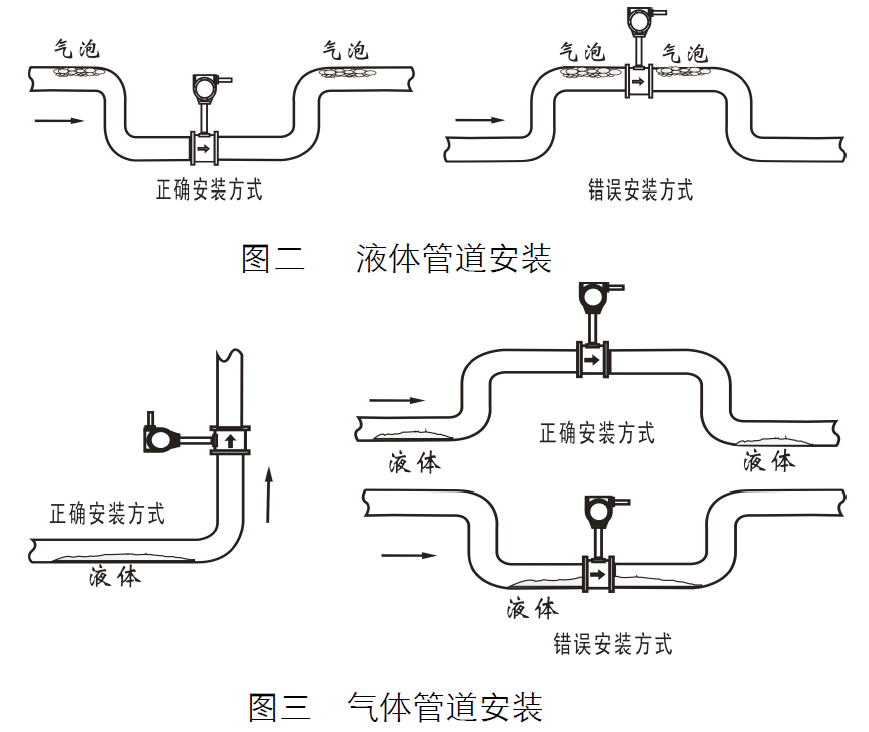

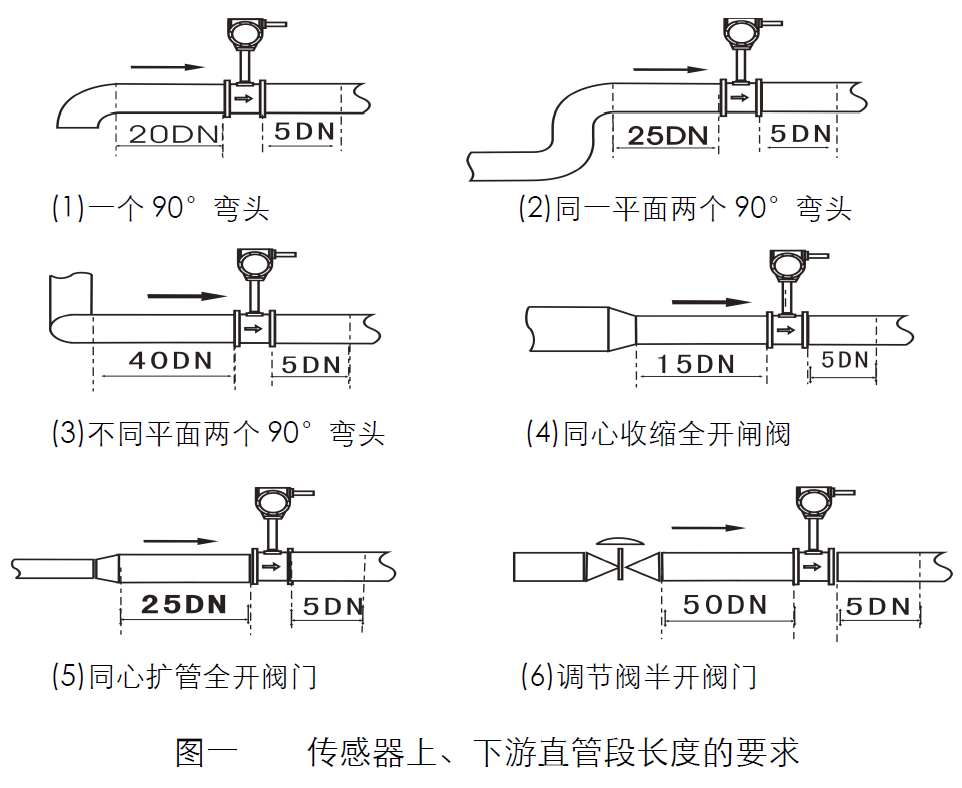

●傳感器可以安裝在（室內或室外）水平、垂直或傾斜的管道上。但當測量液體時，管道內必須充滿液體，即：當安裝在垂直或傾斜管道上時，液體的流向應自下向上流動。●渦街流量傳感器的上游側和下游側應有較長的直管段。其上、下游直管段長度根據管道狀況不同而不同，傳感器上游應盡量避免安裝調節閥或半開閥門，應將調節閥或半開閥門安裝在傳感器的下游8DN（通徑的八倍）之后。
●安裝傳感器的直管段應盡可能的與傳感器通徑（DN）一致。若無法一致時，應采用比傳感器通徑略大的管徑，誤差要≤3%并不超過5mm。
●被測介質含有較多雜質時，應在傳感器上游直管段要求的長度以外加裝過濾器。
●傳感器應避免安裝在有機械振動的管道上，并盡量避開強電磁場干擾。當振動不能避免時，應考慮在傳感器前后約2DN 處的直管段上加固定支架。
1、將配備的專用法蘭分別焊接到上游和下游直管段上，應使專用閥蘭與直管段的內徑嚴格保持垂直和同心。
2、將傳感器夾裝在焊有專用法蘭的上、下游直管段上，并用螺栓緊固。應使上游和下游直管段與傳感器保持同心。
3、將裝配好直管段的渦街流量計傳感器裝配到管道上。并且應注意傳感器的流向標志要與管道內流體的流向一致。

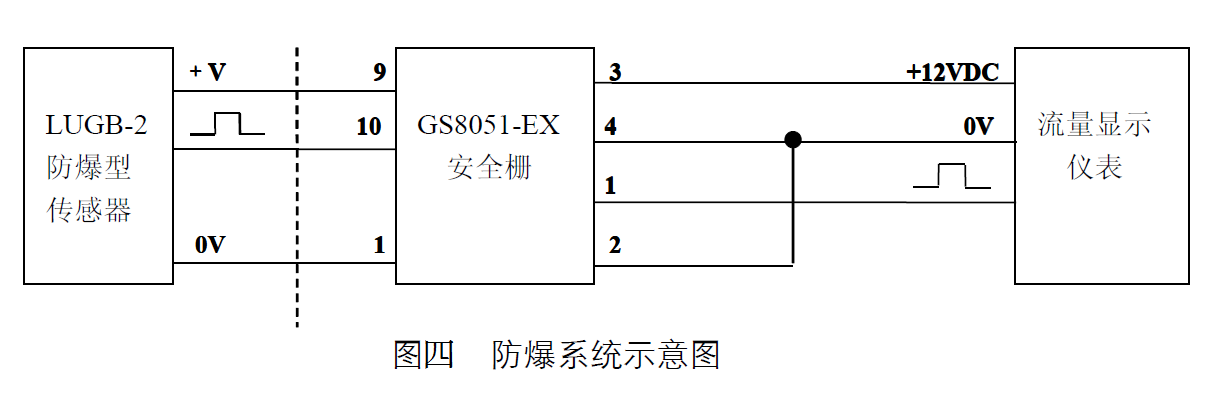

防爆型渦街流量計必須與指定的關聯設備——WD97 系列安全柵組成本質安全型防爆系統，見圖（四）。通過電源信號安全柵再連接到流量顯示儀表上。
●在易爆場所安裝傳感器，應避免傳感器由高處墜落，不允許用重物敲擊傳感器和管道。
●傳感器必須與指定的安全柵組成防爆系統方可有效。與其它設備組成系統時，防爆性能消失。
●絕對不允許將安全柵安裝在危險場所。傳感器與安全柵之間連接屏蔽電纜的分布電容和電感必須符合防爆銘牌上的規定值。
（4）安裝渦街流量計傳感器時應特別注意：
▲專用法蘭與直管段焊接時，應卸下傳感器，一定不能帶著傳感器焊接法蘭。
▲傳感器安裝前，法蘭凹槽內必須放好密封圈。
▲取壓點和測溫點，應分別在傳感器的下游3～5DN 處和6～8DN 處。
▲連接傳感器的電纜走向，應盡可能遠離強電磁場的干擾場合。絕對不允許與高壓電纜一起敷設。屏蔽電纜應盡量縮短，最大長度不超過500 米，且不得盤卷，以減少分布電感。
