有關電磁流量計接地環和接地電極的問題
據廈門融創自動化科技有限公司售后服務部反應，很多用戶反饋的問題中都提到“電磁流量計接地電極”或者“電磁流量計接地環”相關的問題，很多用戶搞不明白兩者的區別，也搞不懂什么情況下需要帶接地環，什么情況下不需要？今天我們借這篇文章，給大家做個簡單，明了的說明，希望能幫助大家很好理解電磁流量計接地環和接地電極的問題。

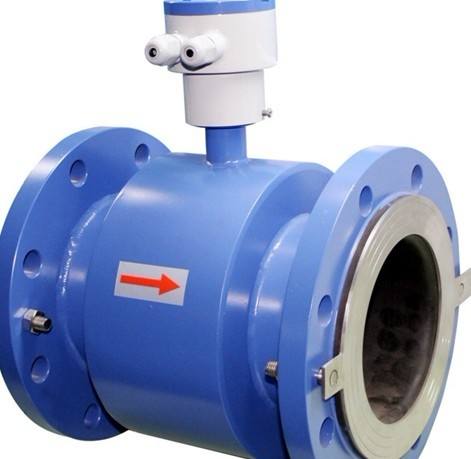

在襯有聚四氟乙烯襯里的測量管兩端法蘭上，一般都加裝接地環(嚴格地講應該稱“接液環”)。接地環（如下圖）是一個帶柄的不銹鋼或其他耐腐蝕材質的孔板。

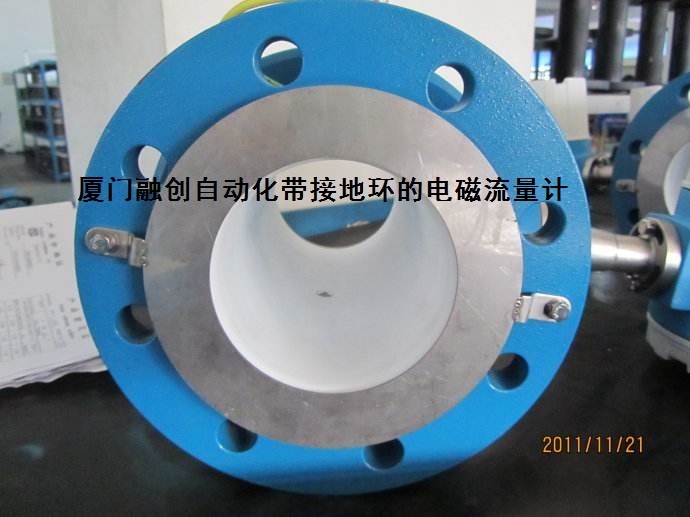

廈門融創RCEF系列帶接地環電磁流量計
聚四氟乙烯襯里測量管的接地環同時起到保護測量管端面的襯里作用。所以，有人也叫它襯里保護環。另外，裝接地環是為了可靠地、穩定地將導電液體作為差動流量信號的基準點與轉換器的信號連接起來。所謂可靠地、穩定地接地是說，防止由于接地環材質受被測流體的腐蝕在流量信號的基準點上疊加大幅度變動的直流極化電壓，從而造成流量信號的大幅度擺動。
實現接地環可靠、穩定接地的基本方法是選擇與電極材料一致或相近的耐腐蝕材料作為接地環的材料，它們與液體之間形成相近或大致相等的極化電位。這樣接液原電池與電極極化電池串聯形成的共模電壓較小，儀表輸出擺動就會減小。
電極材質可以是哈氏合金、鉭、鉑/銥合金等貴重金屬。在測量強腐蝕的酸、堿、鹽類流體時，為了節約貴重金屬，降低儀表成本，不使用接地環，而使用如下圖所示的含接地電極的電磁流量計，

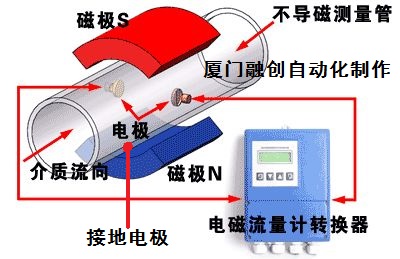

廈門融創RCEF系列含接地電極電磁流量計
在傳感器測量管與測量電極成垂直的底部加裝一個與測量電極大小相同的接地電極(通常稱這種傳感器為三電極結構。也有在測量管的頂部另加一個電極，作為非滿管液位檢測電極)。強腐蝕的酸、堿、鹽類流體的電導率很高，流體的體電阻很小，能夠用點電極接觸流體把液體的電位正確地檢測出來。
