將過熱蒸汽當成飽和蒸汽進行補償運算帶來的影響
最近,本公司廈門融創自動化科技有限公司與一家大型化工廠合作了兩臺渦街流量計,用來測量蒸汽,和熱電廠的蒸汽流量計進行對比,熱電廠選擇的流量計也是渦街流量計。對比結果是其中一臺DN100的儀表和熱電廠的儀表對比,基本上沒什么誤差,可以忽略,但是另外一臺DN150管徑的渦街流量計,熱電廠的儀表瞬時流量大概會快0.2噸/小時,因為客戶是每天24小時在用氣,基本上全年除了幾個大的節假日,其他時間都會用氣,一小時多走0.2噸/小時,一天就多走了4.8噸,一年按照340天來計算就是1632噸,按照現在的蒸汽市場價格每噸200元,這就是超過30萬的費用,所以,客戶非常重視,畢竟當下經濟環境不是非常好,成本管理顯得更加重要。

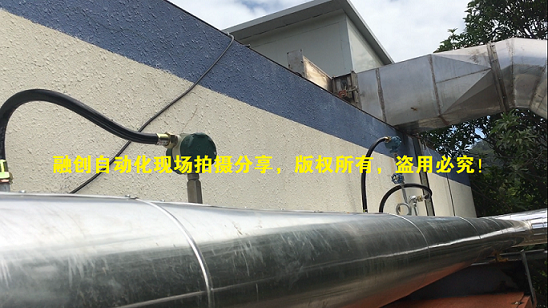

融創RCVF蒸汽流量計安裝在客戶現場
于是,客戶便找我們?nèi)趧?chuàng)的宋工反應這個問題,希望能找出存在誤差的原因。這樣的現場我們?nèi)趧?chuàng)見過很多,首先,存在誤差是正常的,這一點必須接受,畢竟蒸汽的計量是受溫度和壓力影響非常明顯的,如果兩臺儀表的溫度和壓力不一樣,直接導致密度不一樣,計量的結果肯定是不一樣的;第二,測量蒸汽的流量計種類是不是一樣?精度是不是一樣?這個現場對比的蒸汽流量計都是選擇了渦街流量計,而且精度都是1.0級的,都有第三方計量院出具的檢驗合格證書;第三,補償方式,信號輸入,積算儀計算程序是不是一樣的?這里存在一些不同,熱電廠的儀表是輸出的經過電路板整流,放大,濾波等處理后的電流信號,我們?nèi)趧?chuàng)的儀表是輸出的原始脈沖信號;另外,也是客戶一直有疑問的一點,補償方式不一樣,我們?nèi)趧?chuàng)選擇的是過熱蒸汽溫壓補償,而熱電廠的儀表之前一直都是選擇飽和蒸汽壓力補償,那么問題出來了,我們都知道,飽和蒸汽是一種臨界的狀態,是指水被加熱到一定的溫度和壓力狀態下,汽化變成蒸汽的水分子數量和冷凝變成液態水的水分子數量相等的時候,這個臨界狀態我們叫飽和蒸汽,那么,如果當氣體減壓或者升溫,超過了臨界狀態,變成了過熱蒸汽,還選擇飽和蒸汽來進行補償,就會產生誤差了。

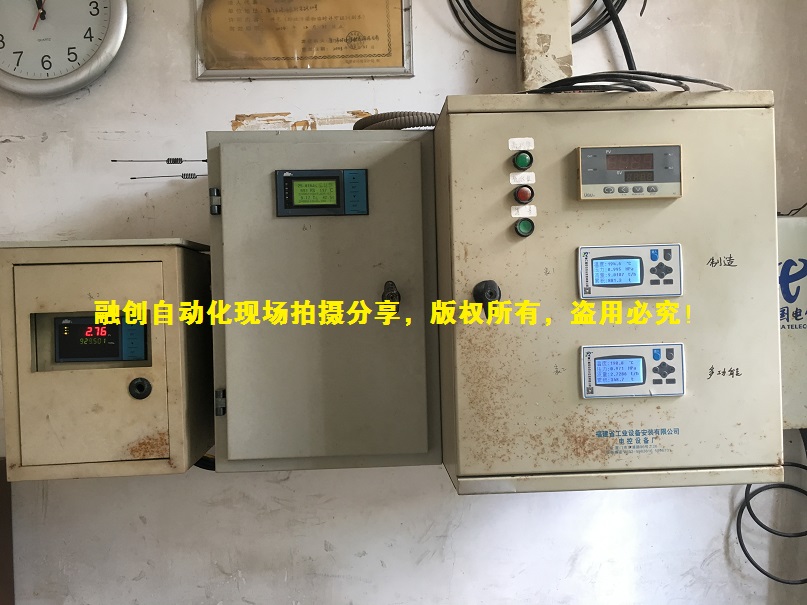

現場融創的蒸汽流量積算儀和熱電廠的流量積算儀安裝在一起進行對比
一般情況下,飽和蒸汽經過較大幅度的減壓,蒸汽因為絕熱膨脹變成過熱蒸汽,如果這種情況下,還把蒸汽一直作為飽和蒸汽進行補償計量,將會帶來較大的誤差。舉例介紹:鍋爐房供應1Mpa的飽和蒸汽,經過減壓閥減壓變成0.42Mpa的蒸汽,這時的蒸汽已經變成過熱蒸汽,如果當成飽和蒸汽采用飽和蒸汽溫度補償進行計量,蒸汽流量計測量出的誤差將高達27.49%;如果當成飽和蒸汽采用飽和蒸汽壓力補償, 蒸汽流量計測量出的誤差為2.51%。用氣量大的時候,這種誤差不可忽視。那么解決這一問題的辦法有兩種:
一、蒸汽未減壓時,是飽和蒸汽,將渦街流量計安裝在減壓閥的前面,按照飽和蒸汽補償?shù)姆椒?,可保證測量的精確度;
二、如果渦街流量計只能安裝在減壓閥的后面,應該采用過熱蒸汽溫度壓力補償?shù)姆绞絹頊y量蒸汽的流量,通過溫度壓力補償?shù)哪J絹頊y量蒸汽流量會更準確。

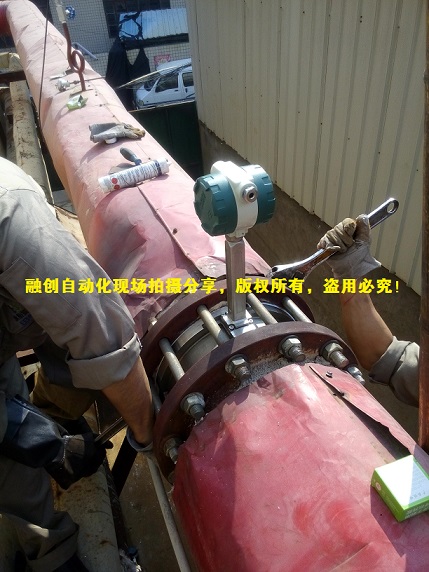

融創DN300蒸汽流量計在皮革廠現場安裝
廈門融創自動化科技有限公司是一家專門研發,生產和銷售蒸汽流量計,導熱油熱量表,電磁流量計,明渠流量計的專業生產廠家,是國內中高端品牌流量計的源頭生產廠家,憑借過硬的品質,良好的品牌效果,完善的售后保障,獨創的案例營銷模式得到廣大用戶的青睞和好評。歡迎登錄網站73339.com.cn www.renenghao.com,或者關注本公司微信公眾號“流量儀表”查看更多現場案例圖片和視頻。
微信公眾號“流量儀表”
