融創電廠脫硫塔吸收塔除霧器差壓計運用到江蘇多家電廠煙氣脫硫塔上
暫無圖片。
典型案例運用：一個案例就足夠讓您相信融創的品質
融創自動化與全國脫硫設備龍頭企業合作煙氣脫硫吸收塔除霧器專用差壓變送器
執筆：廈門融創自動化科技有限公司總經理助理宋世駿 此文章刊登在了專業刊物《儀器儀表智能化》2014年12月總第177期 獎勵稿酬500元
一、“霧霾"籠著全國人民的心
如果讓大家給北京貼幾個印象關鍵詞，我相信里面一定會有“霧霾"一詞。近年來，北京頻頻出現惡劣的“霧霾"天氣，PM2.5爆表已司空見慣。據氣象局統計，2013年的1月，北京僅有5天不是霧霾天?；\罩在霧霾天氣下的北京市民深感困擾，同時，首都北京的空氣質量問題也一直吸引著千萬同胞的關注。當然，相信環保局及相關的環保部門也是壓力甚大，節能減排之路是任重而道遠。
霧霾天氣下的鳥巢 霧霾下的中央電視臺
二、認識一下“霧霾"
霧霾，顧名思義是霧和霾的結合，其主要組成包括二氧化硫、氮氧化物以及可吸入顆粒物。霧霾的形成原因多種多樣，主要來源有汽車尾氣、工業排放、建筑揚塵、垃圾焚燒，甚至火山噴發等等，霧霾天氣通常是多種污染源混合作用形成的。近年來，“霧霾"一度成為全民關注的話題。據報告顯示，2013年中國的500多個城市中，只有不到1%的城市達到世界衛生組織推薦的空氣質量標準，與此同時，世界上污染最嚴重的10個城市有7個在中國，足見中國的“霧霾"天氣已經到了十分惡劣的地步。
眾所周知，長期生活在“霧霾"天氣下會引發嚴重的健康問題。“霧霾"中的污染物會在人們毫無防范的情況下侵入人體呼吸道和肺葉中，從而引起呼吸系統疾病、心血管系統疾病、血液系統、生殖系統等疾病，諸如咽喉炎、肺氣腫、哮喘、鼻炎、支氣管炎等炎癥，長期處于這種環境還會誘發肺癌、心肌缺血及損傷等。另外，由于霧霾天氣時光照嚴重不足，接近底層的紫外線明顯減弱，使得空氣中細菌很難被殺死，從而傳染病的概率大大增加，總之，霧霾天氣會給人們生活出行，工業生產，健康均會產生重要影響。
三、節能減排進入新發展階段，脫硫脫硝首當其沖
雖然霧霾天氣的出現，著實令人無奈和困擾，但是不能否認我國環保事業的進步和環保意思的加強。近年來，隨著我國經濟的快速發展和工業化水平的顯著提高，環境保護越來越引起人民的共鳴，節能減排技術越來越成熟，尤其是煙氣脫硫、脫硝已迫切成為我國“節能減排"的一項重要工作。“十二五"規劃將“節能減排"列為重要的約束性指標，要求確保在2011年將我國的SO2排放量降低15％。如今，“十二五"計劃正在如期實行，脫硫建設進入了高峰期；在煙氣脫硝方面，也已進入大規模工業示范階段，全國累計已有數十個脫硝項目在建設過程中，形式一觸即發。
四、國內煙氣脫硫技術日趨成熟，石灰石-石膏濕法占煙氣脫硫市場80%
近年來，隨著環保意識和理念的普及和增強，環保行業市場也日漸完善，環保技術也日漸成熟，尤其是煙氣脫硫脫硝技術在處理廢氣方面取得的顯著效果，越來越多的環保工程公司將脫硫脫硝列為“最具前途的環保項目"。目前國內煙氣脫硫技術主要有下圖中的5種，其中石灰石-石膏濕法占國內煙氣脫硫市場80%以上。
國內最新5種煙氣脫硫技術
五、吸收塔：煙氣脫硫脫硝凈化的“過濾器"
石灰石-石膏濕法煙氣脫硫的主要流程是：石灰石經過破碎、研磨、制成漿液后輸送到吸收塔，吸收塔內漿液經循環泵送到噴淋裝置噴淋；煙氣從煙道引出后經增壓風機增壓，進入GGH煙氣加熱器冷卻后進入吸收塔；煙氣在吸收塔中與噴淋的石灰石漿液接觸，除掉煙氣中的SO2，潔凈煙氣從吸收塔排出后經GGH煙氣加熱器加熱后排入煙道；吸收塔內吸收SO2后生成的亞硫酸鈣，經氧化處理生成硫酸鈣，從吸收塔內排出的硫酸鈣經旋流分離（濃縮）、真空脫水后回收利用。整個過程共分五個組成部分：石灰石漿液制備、煙氣凈化再熱、吸收和氧化、石膏回收和儲備、污水處理。
石灰石-石膏濕法煙氣脫硫流程圖
從上述介紹的原理圖和系統組成可以看出，吸收塔是煙氣脫硫脫硝整個工藝流程的核心設備，起到承前啟后的最關鍵作用。
六、融創自動化攜手脫硫龍頭企業，為熱電廠煙氣脫硫做點貢獻
從上述原理圖可知，吸收塔是整個煙氣脫硫過程中的最關鍵的設備，起到最關鍵的作用，里面會發生不同的化學反應，比如吸收反應，首先吸收塔里面的石灰石漿液將空氣中的二氧化硫吸收反應后變成亞硫酸鈣，再經過氧化反應，將亞硫酸鈣氧化成硫酸鈣，最后再經過中和反應，產生廢水和中性的鹽。
國內常見的脫硫吸收塔
國內市場上常見的吸收塔的結構一般都有10幾米高，從上至下分為除霧器，強制氧化區，底層漿液循環系統等，吸收塔在運行過程中需要用到很多自動化儀器儀表來監控里面諸多參量，以確保其正常運行，比如除霧器的差壓值就需要監測其差壓值，除霧器是用來吸收水分的，一進一出會產生差壓，變送器是用來檢測除霧器有沒有堵塞的工具；再比如還需要監測漿液的PH值，漿池的液位，漿池里面的漿液的密度等等參數，監控這些參數就構成了吸收塔的熱工自動化系統。
福建龍凈環保是全國環保產業的骨干龍頭企業，也是我國最早的專業從事煙氣除塵、脫硫脫硝裝置等大氣污染治理的工程商。很榮幸，我們?nèi)趧?chuàng)自動化與龍凈環保成功合作了。
本月初，融創自動化收到龍凈環保在江蘇一家熱電廠的脫硫項目的采購發來的詢價單，詢問關于煙氣脫硫吸收塔上配套的液位儀表和壓力儀表的價格。因?yàn)樵儍r(jià)單上有很多儀表都是非標的，有的量程是非標的，有的安裝方式是非標的，經過多次反復溝通，最終，龍凈環保要求我們?nèi)趧?chuàng)自動化整體提供儀表及安裝配件。融創自動化根據多年的現場經驗，最終為客戶定制了一整套非標安裝件和非標量程的儀表。下面是客戶在現場發回來的現場圖片：
現場的煙氣脫硫吸收塔
圖中是融創自動化的微差壓變送器和特殊定制的盲法蘭，用來測量吸收塔除霧器中的差壓

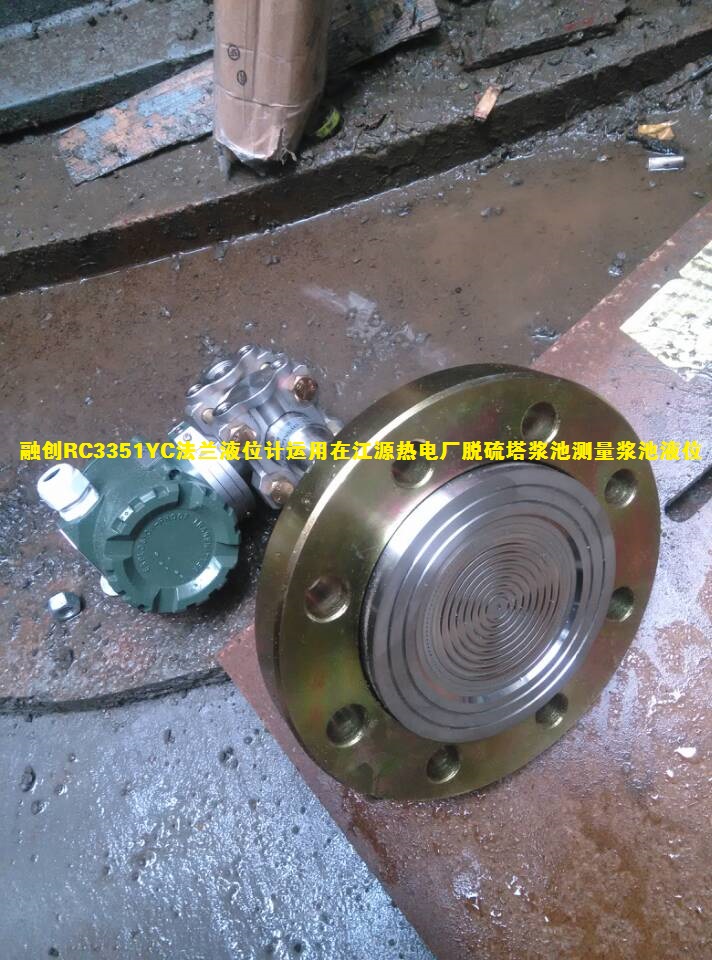

融創RC3351YC液位變送器在現場等待安裝
融創自動化單法蘭液位變送器安裝在吸收塔下端漿池的液位
聲明：此文章為廈門融創自動化科技有限公司總經理汪險平的助理宋世駿執筆撰寫，并以汪總的名義刊登在了專業刊物《儀器儀表智能化》2014年12月總第177期，文章名為《智能儀表在熱電廠煙氣脫硫節能減排中的運用》。望用戶尊重勞動成果和知識產權，認準廈門融創自動化RC3351CC差壓變送器，勿被假冒偽劣產品欺騙。也可直接撥打除霧器差壓變送器專線，專線13860453882，宋世駿。
